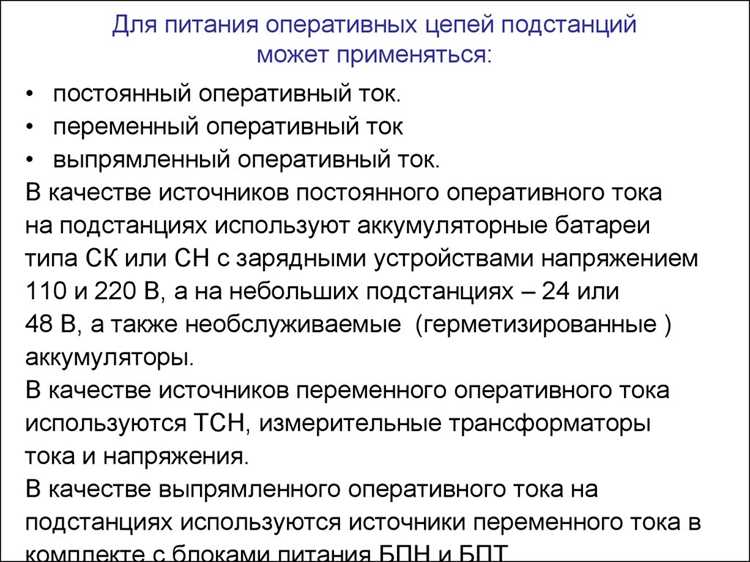

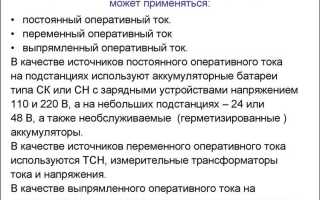

Правила устройства электроустановок (ПУЭ) регламентируют число независимых источников питания в зависимости от категории надежности электроприемников. Для объектов I категории требуется минимум два независимых источника с автоматическим вводом резерва (АВР), обеспечивающих бесперебойную подачу электроэнергии при отказе одного из них.
Для электроприемников II категории допускается питание от одного источника с резервным, подключаемым вручную или автоматически, при этом время восстановления электроснабжения определяется технологическими требованиями объекта. III категория может питаться от одного источника без обязательного резервирования, однако ПУЭ рекомендует предусматривать возможность подключения мобильных или временных генераторов.
Выбор минимального количества источников питания должен учитывать не только категорию надежности, но и режим работы оборудования, допустимую продолжительность перерыва и риски отказа. При проектировании распределительных схем рекомендуется закладывать избыточность по мощности резервных источников не менее 20–25% для компенсации пусковых токов и непредвиденных нагрузок.
Нормативные требования ПУЭ к числу источников питания
Согласно п.1.2.27 ПУЭ, для электроприёмников I категории надежности требуется питание от двух независимых источников с автоматическим вводом резерва. Допускается использование третьего автономного источника (дизель-генератор, ИБП) для поддержания работы при аварии в сети.
П.1.2.28 предписывает, что электроприёмники II категории должны подключаться как минимум к двум источникам питания, при этом ввод резерва допускается выполнять вручную. Для III категории достаточно одного источника при условии, что допустимая продолжительность перерыва не превышает установленных норм.
Для объектов с особо опасными условиями (п.1.2.30) необходимо предусматривать независимые линии от разных подстанций или секций шин, чтобы исключить одновременное отключение при повреждении в одной точке сети.
ПУЭ требует, чтобы каждый источник имел раздельные устройства защиты и управления, исключающие взаимное влияние при аварии. Не допускается параллельное питание без синхронизации генераторов или согласования режимов.
Классификация потребителей по категориям надежности
ПУЭ разделяет электроприемники на три категории по надежности электроснабжения. Категория определяется допустимой длительностью перерыва питания и последствиями его возникновения.
I категория – объекты, отключение которых может привести к угрозе жизни людей, значительному ущербу экономике, порче оборудования или продукции. Питание обеспечивается от двух независимых источников, с автоматическим вводом резерва (АВР). Пример: операционные залы больниц, пожарные насосы, диспетчерские центры.
II категория – потребители, перерыв питания которых вызывает массовые простои, снижение качества продукции или затруднение нормальной работы предприятия. Требуется питание от двух источников, допускается ручное включение резерва. Пример: цеха с непрерывным циклом, крупные административные здания.
III категория – прочие электроприемники, отключение которых не вызывает серьезных последствий. Допускается питание от одного источника с возможностью восстановления подачи электроэнергии в течение 24 часов. Пример: складские помещения, жилые дома без лифтов.
Правильное определение категории позволяет оптимизировать схему электроснабжения и минимизировать затраты на резервирование при сохранении требуемой надежности.
Определение необходимости второго ввода для различных объектов
Согласно п. 1.2.17 ПУЭ, второй ввод обязателен для электроприемников I категории надежности, включая объекты жизнеобеспечения, медицинские учреждения, насосные станции водоснабжения и пожаротушения, диспетчерские узлы связи. При этом оба ввода должны обеспечивать питание в полном объеме номинальной нагрузки.
Для зданий II категории второй ввод требуется, если простои более 24 часов недопустимы по технологическим или экономическим причинам. Допускается питание от двух независимых трансформаторов одной подстанции при условии автоматического переключения.
В жилых многоквартирных домах свыше 16 этажей второй ввод обязателен для лифтов, систем противопожарной автоматики и аварийного освещения. Для объектов III категории второй ввод не является обязательным, но может устанавливаться для повышения эксплуатационной надежности.
При проектировании необходимо учитывать возможность физического размещения кабелей и оборудования для второго ввода, а также резервирование вводных аппаратов, что исключает одновременный выход из строя обеих линий при повреждении на вводе.
Особенности питания объектов с собственными генераторами
При наличии автономных генераторов проектирование системы электроснабжения должно учитывать требование ПУЭ о гарантированном обеспечении минимального количества независимых источников. Генератор не считается единственным источником, если в схеме отсутствует внешнее резервирование от сетевой линии или другого автономного агрегата.
Для объектов I категории надежности генератор должен обеспечивать автоматический пуск и подключение нагрузки в течение времени, регламентированного технологическим процессом, с обязательной синхронизацией при параллельной работе с сетью. Переключение должно выполняться через АВР с блокировкой обратной подачи в сеть.
Необходимо предусматривать нагрузочную симметрию для предотвращения перегрева обмоток, а также корректный подбор мощности с учетом пусковых токов оборудования. Для критичных потребителей рекомендуется отдельная линия от генератора с приоритетным питанием.
В системах с несколькими генераторами следует реализовать систему управления параллельной работой с балансировкой активной и реактивной мощности, а также возможностью изоляции неисправного агрегата без остановки остальных.
ПУЭ предписывает обязательную установку устройств защиты от перегрузки и короткого замыкания на выходе генератора, а также заземление в соответствии с принятой схемой сети (TN, TT или IT). При работе в режиме изолированной сети требуется контроль изоляции с автоматическим отключением при снижении сопротивления ниже допустимого.
Требования к резервным линиям и их схемам включения
Резервные линии должны обеспечивать питание потребителей I и II категории надежности в случае отказа основной линии. Согласно ПУЭ, подключение выполняется таким образом, чтобы переключение на резерв происходило без перерыва или с минимально допустимой паузой, определяемой технологическим процессом.
- Резервный ввод прокладывается по маршруту, исключающему пересечение с основной линией, для предотвращения одновременного повреждения.
- Для воздушных и кабельных линий применяются разные трассы и опоры, а также различный ввод в здание.
- Схемы включения предусматривают автоматическое включение резерва (АВР) для потребителей I категории, с временем срабатывания не более 0,5–1,5 секунд.
- При ручном переключении резерв должен быть доступен в течение 15 минут с момента отключения основной линии.
- На вводах устанавливаются коммутационные аппараты с механической или электрической блокировкой, исключающей параллельное включение линий без синхронизации.
- Номинальные параметры резервной линии (сечение, токовая нагрузка, допустимое падение напряжения) выбираются идентичными или превышающими параметры основной.
- Контроль состояния резервного ввода осуществляется с помощью релейной защиты, сигнализации и устройств дистанционного мониторинга.
При проектировании схем включения резервных линий рекомендуется использовать раздельные распределительные устройства или секционированные шины с возможностью автоматического или дистанционного переключения, чтобы исключить общий отказ.
Примеры расчета минимального числа источников для типовых случаев
Для электроснабжения жилого дома общей мощностью 60 кВт с допустимым перерывом питания до 24 ч согласно п.1.2.18 ПУЭ достаточно одного ввода от сети 0,4 кВ. Резервный источник не требуется, так как объект относится к III категории надежности.
Промышленный цех с суммарной нагрузкой 400 кВт, в котором обесточивание более 2 ч приведет к браку продукции, относится ко II категории. Минимально необходимо два независимых источника: основной ввод от трансформаторной подстанции и резерв от другой подстанции либо дизель-генератор мощностью не менее 450 кВА с автоматическим вводом резерва.
Операционный блок больницы с критическими нагрузками 80 кВт попадает в I категорию по п.1.2.19 ПУЭ. Требуется два ввода от независимых трансформаторов и дополнительный третий источник – автономная электростанция с временем автоматического запуска не более 15 с. Мощность генератора рассчитывается по суммарной мощности жизненно важного оборудования с коэффициентом одновременности 0,8.
Серверный зал с нагрузкой 120 кВт, допустимое время простоя – не более 0,5 ч. Требуются два ввода от разных подстанций и ИБП общей емкостью батарей, обеспечивающей питание в течение 30 минут при полной нагрузке.
Водозаборная станция мощностью 250 кВт, где остановка насосов допустима не более 1 ч, требует двух источников питания: основного ввода и резервного дизель-генератора с автоматическим включением в течение 60 с.
Вопрос-ответ:
Сколько источников питания должно быть предусмотрено для электроустановок по требованиям ПУЭ?
Количество источников питания зависит от категории надежности электроснабжения. Для первой категории, в которую входят потребители, отключение которых может привести к опасным последствиям, требуется не менее двух независимых источников питания. Вторая категория допускает один источник с резервом, а третья категория может иметь один источник без резервирования.
Почему для объектов первой категории по ПУЭ обязательно наличие двух независимых источников питания?
Это связано с повышенными требованиями к надежности. Объекты первой категории — это, например, больницы, аэропорты, пожарные насосные станции. При отказе одного источника питание должно быть обеспечено от второго, чтобы предотвратить аварии или угрозу жизни людей.
Можно ли использовать дизель-генератор как второй источник питания?
Да, ПУЭ допускает применение автономных источников, таких как дизель- или газогенераторы, в качестве резервного питания. Однако при этом требуется обеспечить автоматический или быстрый ручной ввод резерва, чтобы минимизировать время перерыва в электроснабжении.
Как определить категорию электроснабжения предприятия?
Категория определяется по последствиям возможного отключения. Если остановка оборудования приведет к угрозе жизни, значительным материальным потерям или нарушению технологического процесса, объект относят к первой или второй категории. Для бытовых и небольших хозяйственных потребителей, как правило, применяется третья категория. Решение закрепляется в проектной документации с учетом норм ПУЭ и специфики объекта.
