Какие противоаварийные устройства необходимо применять в технологических системах для предупреждения

Противоаварийные устройства (ПАУ) – это специализированные модули, интегрируемые в автоматизированные и инженерные системы для предотвращения критических отказов оборудования и инфраструктуры. Их применение особенно актуально в энергетике, нефтегазовом секторе, химическом производстве и на объектах с повышенной опасностью. ПАУ работают по принципу непрерывного мониторинга параметров, таких как давление, температура, вибрация, ток нагрузки, с мгновенным отключением или переводом системы в безопасный режим при обнаружении отклонений.

Наиболее эффективными считаются устройства с многоуровневой логикой защиты: первый уровень – оперативное оповещение персонала, второй – автоматическое ограничение или остановка технологического процесса, третий – запуск резервных узлов или аварийного питания. В современных ПАУ реализуются алгоритмы самодиагностики, позволяющие выявлять внутренние неисправности до их критического проявления, что сокращает риск ложных срабатываний и увеличивает надёжность защиты.

При выборе ПАУ необходимо учитывать совместимость с существующей системой управления, наличие встроенной защиты от кибервмешательства, диапазон рабочих параметров и время реакции, которое для промышленных систем должно составлять не более 50–200 миллисекунд. Оптимальная конфигурация включает интеграцию с SCADA или DCS, что позволяет централизованно анализировать состояние всех защитных модулей и формировать отчёты о событиях в реальном времени.

Выбор датчиков для раннего обнаружения неисправностей

Оптимальный выбор датчиков определяется характером контролируемого оборудования, диапазоном рабочих параметров и условиями эксплуатации. Для вращающихся механизмов применяются акселерометры с чувствительностью не ниже 100 мВ/g и диапазоном частот до 10 кГц, что позволяет фиксировать зарождающиеся вибрационные аномалии.

В тепловых установках целесообразно использовать термопары типа K или PT100 с классом допуска не хуже А, обеспечивающие контроль температур с погрешностью до ±0,15 °C. Для систем, работающих под давлением, эффективны датчики давления с мембраной из сплава Х17Н13М2Т, устойчивые к коррозии и гидроударам.

Для жидкостных и газовых магистралей целесообразна установка ультразвуковых расходомеров с минимальной скоростью потока от 0,03 м/с, что даёт возможность обнаруживать микропротечки. В электроустановках применяются датчики частичных разрядов с диапазоном регистрации от 10 пКл, что позволяет выявлять дефекты изоляции до возникновения пробоя.

Выбор модели датчика должен учитывать совместимость с существующей системой сбора данных, диапазон рабочих температур, устойчивость к вибрациям, электромагнитным помехам и степень защиты корпуса не ниже IP65.

Принцип работы автоматических систем отключения питания

Автоматические системы отключения питания (АСОП) реагируют на параметры сети и нагрузки, выходящие за установленные пределы, предотвращая повреждение оборудования и возгорания. Управление основано на постоянном мониторинге тока, напряжения, температуры и состояния изоляции.

• Датчики измеряют ток и напряжение в реальном времени, фиксируя отклонения более чем на ±10% от номинала.
• Температурные сенсоры контролируют нагрев кабелей и контактов, срабатывая при превышении допустимых 70–90 °C в зависимости от категории оборудования.
• Модули контроля изоляции выявляют утечки тока свыше 30 мА, что соответствует опасному уровню поражения электрическим током.
• Система управления сравнивает полученные данные с порогами, заданными в ПУЭ или технических регламентах.

При выявлении критических условий формируется команда на отключение питания. Механизм срабатывания включает:

1. Активацию реле или контактора с задержкой не более 0,1 с для предотвращения повреждения.
2. Размыкание силовых цепей с одновременным блокированием повторного включения до устранения причины.
3. Запись события в журнал аварий с фиксацией параметров в момент отключения.

Рекомендации по проектированию АСОП:

• Использовать независимые каналы измерения тока и напряжения для повышения надёжности.
• Внедрять самодиагностику датчиков с тестовыми импульсами не реже одного раза в сутки.
• Применять резервное питание для модуля управления, обеспечивающее работу при полном обесточивании сети.
• Настраивать пороговые значения с учётом характеристик конкретной установки и требований нормативов.

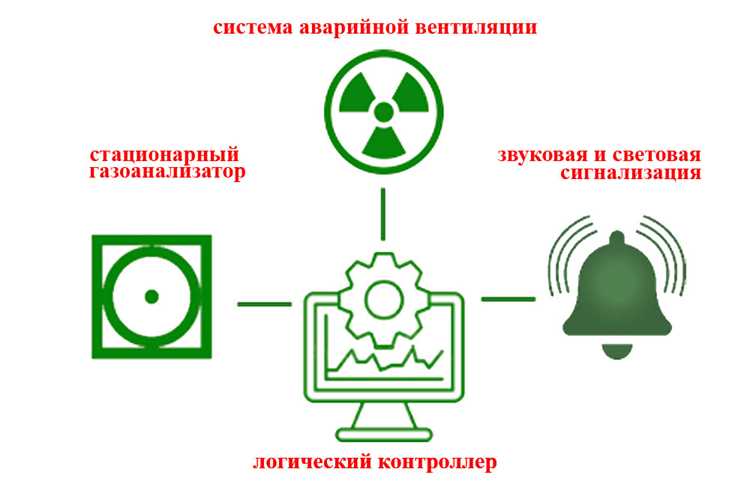

Использование клапанов быстрого срабатывания в трубопроводах

Клапаны быстрого срабатывания применяются для мгновенного перекрытия потока в случае резкого падения давления, превышения допустимого давления или обнаружения утечки. Время срабатывания современных моделей составляет 0,05–0,2 секунды, что позволяет минимизировать риск гидроудара и утраты транспортируемого продукта.

В магистралях высокого давления рекомендуется устанавливать устройства с пневматическим или электромагнитным приводом, обеспечивающим дистанционное управление и интеграцию с системой автоматической диагностики. Для агрессивных сред предпочтительны корпуса из нержавеющей стали AISI 316L с фторопластовыми уплотнениями.

При монтаже необходимо учитывать направление потока, обеспечивать доступ к клапану для технического обслуживания и предусматривать байпас для тестирования без остановки линии. В системах с высокой вероятностью кавитации следует применять конструкции с демпфирующими элементами для защиты седла и затвора от износа.

Регламент обслуживания предусматривает проверку работоспособности не реже одного раза в шесть месяцев с имитацией аварийного сигнала. Замена уплотнительных элементов проводится по мере износа, но не реже одного раза в два года при круглогодичной эксплуатации.

Роль тепловых предохранителей в защите оборудования

Тепловые предохранители разрывают электрическую цепь при превышении допустимой температуры, предотвращая перегрев и повреждение узлов. Их чувствительный элемент из легкоплавкого сплава или полимерного материала рассчитан на строго определённый порог срабатывания, например, 115 °C, 133 °C или 216 °C, что исключает ложные отключения.

В отличие от автоматических выключателей, реагирующих на ток, тепловые предохранители защищают от скрытых термических перегрузок, возникающих из-за ухудшения вентиляции, повышения сопротивления контактов или длительной работы при номинальной нагрузке. Это особенно важно в трансформаторах, электродвигателях, блоках питания и бытовых нагревателях.

Для максимальной эффективности предохранитель устанавливают в точке с наибольшей тепловой нагрузкой – на обмотке двигателя, у радиатора полупроводника или вблизи ТЭНа. При монтаже необходимо обеспечить надёжный тепловой контакт и исключить воздействие внешних источников тепла, не связанных с рабочим режимом устройства.

Рекомендуется подбирать элемент с температурой срабатывания на 10–15 °C выше максимально допустимой для защищаемого узла. Несоблюдение этого правила ведёт либо к преждевременному выходу устройства из строя, либо к снижению уровня защиты.

Настройка сигнализаций для разных сценариев аварий

Эффективная работа противоаварийных систем зависит от точной конфигурации сигнализаций с учётом конкретных типов сбоев. Неверно заданные пороги или задержки могут привести к ложным срабатываниям или запоздалой реакции.

• Перегрев оборудования: Установить два уровня предупреждения: предварительный (80–85% от критической температуры) и аварийный (90–95%). Для датчиков с высокой инерционностью – минимизировать фильтрацию сигнала, чтобы избежать пропуска резкого роста температуры.
• Падение давления в трубопроводах: Порог аварии – снижение на 20–25% от номинала в течение 5–10 секунд. Для систем с переменным режимом – добавить коррекцию порогов в зависимости от текущей нагрузки.
• Выход параметров электропитания за допуски: При отклонении напряжения более ±10% – звуковое и визуальное оповещение. При отклонении более ±15% – автоматическое отключение оборудования.
• Превышение уровня жидкости: Использовать комбинацию сигналов от поплавковых и ультразвуковых датчиков. Включать задержку 2–3 секунды для исключения ложных срабатываний от турбулентности.

1. Определить диапазоны параметров для каждого узла системы.
2. Настроить двухступенчатую сигнализацию: предупредительный и аварийный уровни.
3. Проверить реакцию системы на тестовых данных, имитирующих аварийные условия.
4. Регулярно пересматривать пороги и задержки с учётом изменения режима работы оборудования.

Разделение сигналов на предупредительные и аварийные с чёткой градацией уровней позволяет избежать перегрузки операторов информацией и обеспечить своевременные действия при инцидентах.

Методы интеграции противоаварийных устройств в существующие сети

Перед внедрением устройств проводится аудит топологии сети, включая определение узлов с наибольшей нагрузкой и потенциальных точек отказа. На основе полученных данных выбираются узлы для установки оборудования с минимальным вмешательством в существующую инфраструктуру.

При интеграции в электрические сети ключевым этапом является выбор способа подключения: параллельное для резервирования или последовательное для непосредственного контроля цепи. В информационных сетях используются шлюзы с поддержкой протоколов Modbus, DNP3, IEC 61850 для передачи сигналов аварийного состояния в существующие SCADA-системы.

Важен выбор способа синхронизации работы устройств с существующими средствами автоматизации. Для этого применяются как аппаратные реле времени, так и программные алгоритмы с адаптацией под текущую частоту опроса датчиков и пропускную способность каналов связи.

Ниже приведена сравнительная таблица методов интеграции:

Для минимизации рисков рекомендуется проводить тестовую интеграцию на ограниченном участке сети с дальнейшим масштабированием решений, а также документировать все изменения в схемах и конфигурациях.

Периодическая проверка и калибровка защитных систем

Интервал между проверками определяется паспортом оборудования и не должен превышать 6–12 месяцев для электроники и 3–6 месяцев для механических элементов. Несоблюдение этих сроков приводит к накоплению погрешностей и ложным срабатываниям.

Калибровка выполняется с использованием эталонных измерительных приборов класса точности не ниже 0,05. Перед началом процедуры фиксируются текущие параметры и сравниваются с номинальными значениями, указанными производителем.

В ходе проверки тестируются цепи питания, датчики, модули обработки сигналов и исполнительные механизмы. Особое внимание уделяется проверке времени отклика и диапазона рабочих значений – они должны соответствовать проектным характеристикам.

Для регистрации результатов составляется протокол с указанием выявленных отклонений, использованных калибровочных средств и условий проведения работ. Протокол хранится в архиве предприятия не менее 5 лет для последующего анализа и аудита.

Использование автоматизированных стендов с возможностью имитации аварийных ситуаций позволяет выявлять деградацию элементов ещё до фактического отказа, снижая вероятность внеплановых остановок системы.

Регламентированные требования к установке защитных устройств

Монтаж противоаварийных устройств выполняется в соответствии с действующими нормами ГОСТ Р 51317, ПУЭ и отраслевыми регламентами. Перед установкой проводится расчет параметров с учетом номинального напряжения, тока короткого замыкания и времени срабатывания защиты.

Устройства размещаются в зонах с обеспеченным доступом для обслуживания, но вне потенциальных источников вибраций и теплового воздействия. Минимальное расстояние до токоведущих частей – не менее 50 мм, если иное не указано в проектной документации.

При подключении обязательна проверка сечения проводников по длительно допустимому току. Все соединения выполняются с использованием клемм, соответствующих классу защиты IP54 и выше для промышленных установок.

После монтажа проводится функциональное испытание с имитацией аварийных режимов. Результаты фиксируются в акте ввода в эксплуатацию, который подписывается ответственным за электрохозяйство.
