Клеймо сварщика – это важный элемент, подтверждающий качество и безопасность выполненной работы. Согласно нормативным документам, оно ставится на сварные соединения, выполненные конкретным специалистом, для удостоверения того, что работа выполнена в соответствии с установленными стандартами. В случае, когда сварку выполняет один сварщик, клеймо ставится в особых местах, зависящих от типа конструкции и ее назначения.
Основное место для клеймирования – это зона сварного шва, как правило, на внешней поверхности изделия, вблизи от соединения. Важно учитывать требования нормативных актов, таких как ГОСТ и Технические условия, которые могут детализировать точные зоны, где должно быть поставлено клеймо. Нередко клеймо ставится в местах, где это не мешает эксплуатации изделия, чтобы оно не нарушало функциональность или внешний вид.
Кроме того, клеймо может наноситься на металлические изделия в процессе контроля качества. На некоторых объектах, например, в строительстве, оно может быть расположено в пределах 30 см от сварного шва. В других случаях, например, на трубопроводах или баллонах, клеймо часто размещается в зоне, где оно не подвергается воздействию внешней среды, чтобы сохранить его читаемость на протяжении всего срока службы.
Также следует помнить, что для одного сварщика важно соблюдать последовательность нанесения клейм. Каждое действие должно фиксироваться в журнале сварочных работ для дальнейшего учета. Таким образом, соблюдение этих норм обеспечивает надежность и безопасность сварных соединений.
Правила нанесения клейма на сварные соединения
Нанесение клейма на сварные соединения – обязательная процедура, регулируемая стандартами и нормативами. Это позволяет идентифицировать качество работы и ответственность конкретного сварщика за выполнение соединений.
Местоположение клейма зависит от типа сварного соединения и конструктивных особенностей объекта. Важно, чтобы клеймо было размещено в доступном месте для визуальной проверки, не нарушая целостности и функциональности сварного шва. На крупных изделиях оно чаще всего ставится вблизи сварного шва, а на мелких деталях – непосредственно на шве или в его начале.
Размер и форма клейма определяются в зависимости от требований производственного процесса. Оно должно быть четким, разборчивым и устойчивым к воздействию внешних факторов, таких как коррозия или механическое повреждение. Обычно клеймо состоит из аббревиатуры или цифр, которые соответствуют кодам сварщика или номера удостоверения.
Техника нанесения может варьироваться в зависимости от оборудования и материалов. Наиболее распространенные методы – это штамповка, лазерная маркировка и нанесение с помощью краски. Каждый метод имеет свои ограничения по долговечности и стойкости, что необходимо учитывать при выборе способа нанесения.
Учет документации также важен. Каждый сварщик должен фиксировать факт нанесения клейма в соответствующих документах, включая паспорт сварного соединения или журнал сварки. Это помогает отслеживать выполнение работ и обеспечивать ответственность за качество сварки.
Важно помнить, что клеймо является не только обязательным элементом контроля качества, но и частью системы сертификации, которая подтверждает квалификацию сварщика и соответствие выполненных соединений стандартам.
Требования к маркировке сварных соединений в зависимости от материала
Маркировка сварных соединений зависит от материала, из которого выполнены соединяемые элементы. Каждому типу материала требуется соблюдение определённых стандартов для обеспечения качества и долговечности соединений.
Для сталей и сплавов марка сварного соединения должна соответствовать стандартам, прописанным в ГОСТах или международных нормативных документах. Учитываются такие параметры, как температура эксплуатации, коррозионная стойкость и механические характеристики материала.
- Сталь низколегированная: Маркировка должна включать информацию о классе прочности стали, а также о характеристиках сварного шва в зависимости от применённого метода сварки.
- Нержавеющая сталь: Для соединений из нержавеющей стали маркировка должна содержать данные о составе сплава, а также спецификации, касающиеся коррозионной стойкости и температуры эксплуатации.
- Титановые сплавы: При сварке титана необходимо указывать тип сплава, а также особенности его термической обработки для предотвращения ухудшения свойств материала.
- Алюминиевые сплавы: При маркировке требуется учитывать особенности сварки алюминия, включая его чувствительность к температурным колебаниям и кислородной среде.
Отличительной особенностью маркировки сварных соединений из разных материалов является обязательность использования индивидуальных символов и обозначений для каждого типа материала и метода сварки.
Все маркировки должны быть нанесены в доступных местах сварных швов и сопровождаться серийным номером, который позволяет отслеживать историю сварки и контролировать качество работы.
Кроме того, важно учитывать требования к стойкости к высокотемпературным воздействиям и коррозии, которые могут существенно различаться в зависимости от материала, из которого выполнено соединение.
Место расположения клейма в зависимости от типа сварки
Местоположение клейма на сварном соединении зависит от типа сварочного процесса. Для различных методов сварки существуют определённые требования и рекомендации по нанесению клейма, которые могут варьироваться в зависимости от технологии и условий работы.
При ручной дуговой сварке (MMA) клеймо обычно наносится рядом с началом или концом сварного шва, в зависимости от длины соединения и сложности доступности места. Важно, чтобы клеймо не мешало дальнейшему процессу сварки или не перекрывало зоны контроля качества.
Для сварки в защитных газах (MIG/MAG) клеймо, как правило, ставится на более доступных участках, таких как боковые поверхности или стыковочные зоны, чтобы обеспечить удобство для последующего контроля. Это важно, особенно для сварных швов, где точность и качество соединения могут требовать внимательного осмотра.
При сварке TIG (аргонодуговой сварке) клеймо наносится таким образом, чтобы не повредить тонкие и эстетически важные элементы соединений. Чаще всего его располагают в конце шва, там, где доступ не ограничен. Местоположение клейма должно обеспечивать точность измерений при проверке качества шва.
Для автоматической и полуавтоматической сварки клеймо наносится на шов, с учётом автоматического контроля сварного процесса. Оно должно располагаться в местах, где наиболее вероятно возникает потребность в проверке сварного соединения, с учётом особенностей работы оборудования.
При сварке с использованием лазерных или электронных методов нанесение клейма также может происходить на стыках, с учётом минимизации повреждений и сохранения качества соединения. В таких случаях клеймо должно быть максимально незаметным, но в то же время доступным для дальнейшей проверки.
Роль единоличного сварщика в процессе постановки клейма
Единоличный сварщик играет ключевую роль в процессе нанесения клейма на сварные соединения. Ответственность за правильность его размещения и четкость исполнения лежит полностью на нем. Это необходимо для обеспечения отслеживаемости качества сварных соединений, а также для удовлетворения нормативных требований.
Основные этапы работы сварщика при постановке клейма:
- Проверка готовности сварного соединения: перед нанесением клейма сварщик должен убедиться, что соединение прошло контроль качества и соответствует всем техническим требованиям.
- Выбор места для клейма: клеймо должно располагаться в доступном для осмотра месте, не мешать функциональности изделия и быть нанесенным на сварной шов, а не на других частях конструкции.
- Точность нанесения: сварщик должен строго следовать указаниям по размеру и форме клейма, чтобы оно было четким и соответствовало установленным стандартам.
- Регистрация сварного соединения: после нанесения клейма сварщик фиксирует информацию о выполненной работе в журнале учета, указывая дату, тип соединения, и номер клейма.
Особое внимание стоит уделить соблюдению норм безопасности и чистоте рабочей поверхности перед нанесением клейма. Каждый этап должен быть зафиксирован, чтобы избежать ошибок при проверке качества.
Постановка клейма единоличным сварщиком не только подтверждает качество работы, но и помогает в случае необходимости быстро идентифицировать источник сварного соединения для дальнейшего контроля или ремонта.
Как правильно поставить клеймо на неразъемные соединения
Клеймо на неразъемных сварных соединениях ставится в строгом соответствии с технологией сварки и стандартами, предъявляемыми к маркировке. Для правильного нанесения клейма необходимо соблюдать следующие этапы:
Во-первых, клеймо должно быть размещено в доступном и хорошо видимом месте соединения. Обычно это область, расположенная рядом с швом, но не перекрывающая его, чтобы не нарушить целостность сварного соединения. На практике, клеймо размещают на внешней поверхности, где оно не мешает дальнейшей эксплуатации детали.
Во-вторых, сварщик должен наносить клеймо после завершения всех операций по сварке. Оно ставится только на полностью охладившиеся соединения, чтобы избежать искажения знаков из-за температурного расширения материала.
Важно, чтобы клеймо не нарушало качество сварного соединения, поэтому его нельзя ставить на зоны, подверженные механическому напряжению или воздействию высоких температур. Например, его не следует наносить непосредственно на места, где проходят подъемные силы или нагрузка, чтобы не ослабить шов.

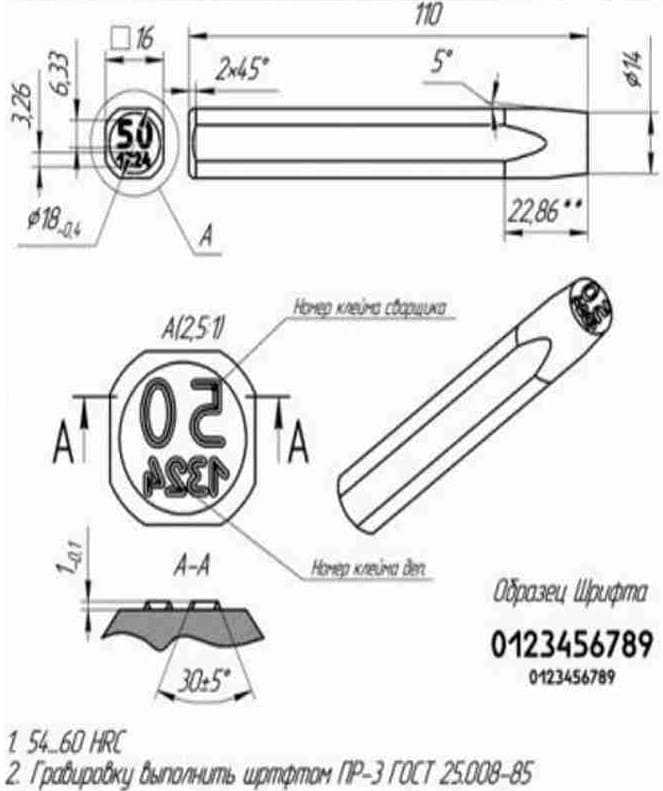

Кроме того, клеймо должно быть четким и разборчивым. Оно обычно состоит из знаков, букв и цифр, которые идентифицируют сварщика и деталь. Для этого используются специальные металлические штампы или маркеры, которые обеспечивают долговечность и точность нанесения.
Также следует учитывать, что в зависимости от типа сварки (например, ручная или автоматическая), требования к месту нанесения клейма могут варьироваться. В любом случае оно должно соответствовать стандартам безопасности и не мешать эксплуатации детали.
Нанесение клейма на неразъемные соединения требует внимательности, так как оно влияет на идентификацию и возможную проверку качества работы. Поэтому важно соблюдать рекомендации, чтобы клеймо служило функциональной цели и не ухудшало технические характеристики соединения.
Какие документы требуют подтверждения клеймом от сварщика
Клеймо сварщика необходимо для подтверждения квалификации и качества выполненных сварных соединений. В первую очередь, оно требуется для следующих документов:
1. Сертификаты на сварные работы – включают информацию о выполнении сварных соединений в соответствии с техническими требованиями и стандартами. Клеймо ставится на каждый сварной шов для подтверждения квалификации сварщика и соответствия работ установленным нормам.
2. Акты приемки выполненных работ – в этих документах фиксируется соответствие сварных соединений проектным и эксплуатационным характеристикам. Клеймо сварщика является обязательным атрибутом при подписании актов приемки.
3. Техническая документация – для проектных и строительных организаций клеймо сварщика является обязательным элементом в технических паспортах изделий, где выполнены сварные соединения. Это подтверждает, что работы выполнены в соответствии с нормативными требованиями.
4. Контрольные и проверочные журналы – клеймо ставится на страницах журналов, которые фиксируют результаты контроля за выполнением сварных работ, чтобы обеспечить traceability (прослеживаемость) на всех этапах производства.
5. Договорные документы – в случае проведения сварных работ по контракту, клеймо сварщика служит подтверждением того, что выполнение работ соответствует договорным обязательствам, а также стандартам и требованиям безопасности.
6. Акты дефектовки – если на объекте возникают дефекты сварных соединений, то клеймо сварщика позволяет отследить, кто конкретно выполнил соединение, что важно для последующей дефектовки и устранения неисправностей.
Нанесение клейма на документы помогает обеспечить контроль качества на всех этапах производства, повысить ответственность сварщика и предотвратить возможные проблемы в эксплуатации сварных соединений.
Ответственность за ошибочное или пропущенное клеймо при сварке
Ошибки или пропуски в процессе нанесения клейма на сварные соединения могут привести к серьезным последствиям, как для сварщика, так и для компании, в которой выполняются работы. Согласно стандартам и нормам, каждое сварное соединение, выполненное квалифицированным специалистом, должно быть промаркировано клеймом, удостоверяющим качество и соответствие техническим требованиям.
Если клеймо не было поставлено или было ошибочно нанесено, это может повлечь за собой нарушение строительных или производственных норм. В первую очередь, ответственность несет сварщик, который должен обеспечить правильное выполнение всех этапов сварки, включая маркировку. Если ошибка является следствием невнимательности или недостаточной квалификации, сварщик может быть привлечен к дисциплинарной ответственности. Это может включать штрафы или даже лишение права заниматься сварочными работами.
При выявлении ошибки на стадии проверки качества продукции, ответственность может быть возложена на руководство организации, если будет доказано, что не были предприняты меры по контролю за качеством выполнения работ. Организации, допускающие такие нарушения, могут столкнуться с штрафами или отзывом лицензии на проведение сварочных работ. Дополнительно, это может повлиять на репутацию компании, снижая доверие со стороны клиентов и партнеров.
В некоторых случаях ошибка в нанесении клейма может стать причиной отказа в сертификации продукции, а также возникновения проблем при ее эксплуатации. Это особенно важно в таких отраслях, как нефтегазовая, судостроительная или атомная промышленность, где безопасность и соответствие стандартам играют ключевую роль.
Кроме того, для предотвращения таких ситуаций организациям рекомендуется регулярно проводить обучение сварщиков, а также внедрять систему контроля качества, которая позволит выявлять подобные ошибки на ранних этапах. К тому же, использование современных средств маркировки, таких как лазерные технологии или автоматизированные системы, может значительно снизить вероятность ошибок.
Особенности клеймения в условиях серийного производства
Стандарты клеймения в серийном производстве обычно строго регламентированы внутренними нормативными актами предприятия и отраслевыми стандартами. Важно, чтобы клеймо наносилось в соответствии с установленным местом и на нужных деталях, чтобы не возникало путаницы между различными партиями и заказами.
Для предотвращения ошибок в серийном производстве часто используется механизация процесса нанесения клейма. Автоматизированные устройства или специальные приспособления помогают ускорить процесс и снизить вероятность человеческого фактора. Это особенно важно при выполнении большого числа идентичных соединений.
Одной из особенностей серийного производства является необходимость учета периодичности проверки качества клеймения. При массовом производстве можно столкнуться с ситуациями, когда на одном изделии будет несколько сварных соединений, каждое из которых требует отдельной маркировки. В таком случае важно четко соблюдать порядок нанесения клейм и следить за их корректностью, чтобы избежать путаницы при дальнейшем контроле.
Клеймение в серийном производстве требует повышенного внимания к качеству и точности, поскольку каждая ошибка в этом процессе может повлиять на безопасность и долговечность всей продукции. Также стоит отметить, что многие современные предприятия применяют системы отслеживания качества, где клеймо служит частью автоматической системы контроля за выполнением всех стандартов на каждом этапе производства.
Вопрос-ответ:
Где ставится клеймо, если сварку выполняет один сварщик?
Клеймо ставится на сварное соединение после завершения сварочного процесса. Обычно оно наносится на видимой части соединения, чтобы гарантировать, что оно связано с конкретным специалистом. Важно, чтобы клеймо было четким и располагалось в месте, которое не повлияет на прочностные характеристики сварного соединения.
Как правильно расположить клеймо на соединении, если оно выполнено одним сварщиком?
Клеймо должно быть расположено в таком месте, где оно не будет скрыто после установки сварного изделия, а также не повлияет на его эксплуатационные характеристики. На трубах или металлических конструкциях клеймо часто ставят на боковой поверхности или в зонах, которые не подвергаются максимальной нагрузке. Основное правило — оно должно быть легко доступно для проверки.
Какой размер и форма клейма должны быть при сварке одним сварщиком?
Размер клейма зависит от стандартов и требований, установленных на предприятии или в отрасли. Обычно клеймо представляет собой небольшую метку (около 10–20 мм в диаметре), которая включает номер сварщика, его квалификацию и дату выполнения работы. Форма клейма может быть круглой, прямоугольной или иной, в зависимости от предпочтений производителя или регулирующих органов.
Что делать, если клеймо при сварке не поставлено или ошибочно нанесено?
Если клеймо не поставлено или ошибочно нанесено, это может привести к проблемам с контролем качества и ответственностью за выполненную работу. В таких случаях необходимо провести пересварку соединения и заново нанести клеймо. Сварщик должен уведомить руководство и устранить ошибку в процессе маркировки, следуя установленным стандартам.
Можно ли поставить клеймо на сварное соединение до завершения работы сварщика?
Клеймо нельзя ставить до того, как сварщик завершит работу. Оно является подтверждением качества и выполнения сварных соединений, поэтому его ставят только после того, как все этапы сварки завершены. Это позволяет избежать ошибок в случае, если сварщик будет перепроверять соединение или делать поправки.
Как правильно ставится клеймо на сварных соединениях, выполненных одним сварщиком?
При сварке одним сварщиком клеймо ставится в местах, которые легко доступны для инспекции и проверки, обычно в углу соединения. Главное, чтобы оно было размещено так, чтобы не повредить конструкцию и не скрыть важные элементы соединения. Клеймо ставится после окончательной проверки сварочного шва, чтобы подтвердить качество выполнения работ. Обычно его наносят на месте, где соединение имеет наименьшую вероятность подвергнуться дальнейшему механическому воздействию, например, в верхней части шва, если это возможно.
Какие требования предъявляются к местоположению клейма на сварных соединениях, выполненных одним сварщиком?
Место размещения клейма должно обеспечивать его видимость при визуальном осмотре, но не мешать функциональным свойствам сварного соединения. Клеймо обычно ставится рядом с самим швом или на его поверхности, где оно будет ясно видно, но не приведет к ослаблению шва или нарушению его прочности. Важно, чтобы оно было нанесено в пределах обозначенной зоны контроля качества, не перекрывая другие важные элементы соединения. Также следует учитывать, что в серийном производстве на некоторые детали могут быть установлены дополнительные требования по точности и месту нанесения клейма.
