Трансформаторная подстанция представляет собой ключевой элемент электрической сети, предназначенный для преобразования электрической энергии с одного уровня напряжения на другой. Она включает в себя трансформаторы, которые служат для понижения или повышения напряжения в зависимости от требований сети. Подстанции используются в различных сегментах энергетической инфраструктуры – от крупных промышленных объектов до распределительных сетей для обеспечения стабильного энергоснабжения.
Основной функцией трансформаторной подстанции является управление напряжением электрической энергии для безопасной передачи и распределения. Понижение напряжения осуществляется для того, чтобы энергия могла быть передана на большие расстояния без значительных потерь, а повышение напряжения необходимо для подключения потребителей на разных уровнях сети. В современных подстанциях применяются не только трансформаторы, но и оборудование для защиты от коротких замыканий, перегрузок и других непредвиденных ситуаций.
При проектировании трансформаторных подстанций важно учитывать такие параметры, как мощность трансформаторов, условия эксплуатации и тип используемой электрической сети. Эти аспекты определяют размеры подстанции, ее элементы и требования к безопасной эксплуатации. Обеспечение правильного выбора компонентов подстанции напрямую влияет на эффективность работы всей сети и минимизацию возможных аварийных ситуаций.
Что такое трансформаторная подстанция и её функции?
Основная функция трансформаторной подстанции – это трансформация высокого напряжения, поступающего от генератора или линии передачи, в более низкое напряжение, подходящее для потребителей. Например, в системе электроснабжения она может снижать напряжение до уровня, удобного для жилых или промышленных объектов.
Кроме того, ТП выполняет роль распределения электроэнергии между различными участками сети, поддержания стабильности напряжения и защиты от коротких замыканий и перегрузок. Важной задачей является также обеспечение бесперебойной работы электрической сети и поддержание её надежности в условиях внешних и внутренних воздействий.
Современные трансформаторные подстанции могут включать системы мониторинга, удалённого управления и автоматической диагностики, что позволяет оперативно выявлять неисправности и предотвращать аварии.
Типы трансформаторных подстанций в зависимости от назначения
- Распределительные подстанции – предназначены для распределения электроэнергии в пределах городов, поселков, районов. Они обеспечивают подачу электроэнергии конечным потребителям, преобразуя напряжение до уровня, подходящего для потребления. Обычно такие подстанции имеют мощность до 100 МВт.
- Трансформаторные подстанции для высоковольтных сетей – служат для преобразования напряжения с высокого на среднее или низкое. Применяются в крупных энергосистемах для подключения крупных промышленных объектов, электростанций и распределительных сетей.
- Промышленные подстанции – устанавливаются непосредственно на территории крупных предприятий, обеспечивая подачу электроэнергии для технологических нужд. Они могут работать с высокой нагрузкой и обеспечивать стабильное электроснабжение даже при изменяющихся потребностях в энергии.
- Транзитные подстанции – предназначены для передачи энергии на большие расстояния между различными регионами или странами. В их задачи входит минимизация потерь при передаче электроэнергии, часто они располагаются на границах крупных электрических сетей.
- Подстанции для железных дорог – используются для подачи энергии на железнодорожные пути, обычно имеют специализированное оборудование, которое учитывает особенности работы железнодорожного транспорта. Могут преобразовывать напряжение для контактной сети и электрических локомотивов.
Каждый тип подстанции выбирается в зависимости от потребностей в электроснабжении, условий эксплуатации и технических характеристик сети.
Основные элементы конструкции трансформаторной подстанции
Трансформаторная подстанция состоит из нескольких ключевых элементов, обеспечивающих её работу. Главные компоненты включают трансформаторы, распределительные устройства, системы защиты и управления, а также вспомогательное оборудование.
Трансформаторы являются основным элементом, отвечающим за изменение напряжения. Они бывают различных типов: силовые, распределительные, с компенсированным или бескомпенсированным трансформатором. Силовые трансформаторы используются для преобразования напряжения высокого уровня в более низкий, что необходимо для распределения электроэнергии в пределах населённых пунктов и промышленных объектов.
Распределительные устройства обеспечивают разветвление электроэнергии от трансформаторов к потребителям. Включают в себя выключатели, разъединители, соединительные устройства и аппараты защиты. Эти устройства защищают оборудование от коротких замыканий и перегрузок, обеспечивая надёжность работы подстанции.
Системы защиты играют критически важную роль в обеспечении безопасности подстанции. К ним относятся устройства автоматического отключения, защитные реле, которые в случае неисправности в сети отключают неисправный участок. Это предотвращает повреждения оборудования и минимизирует возможные последствия аварий.
Системы управления позволяют контролировать работу подстанции, а также управлять её компонентами дистанционно. Современные системы управления используют микропроцессоры для обработки информации о работе оборудования, что позволяет оперативно реагировать на изменения в сети и поддерживать стабильность электроэнергоснабжения.
Вспомогательное оборудование включает в себя системы охлаждения трансформаторов, приборы учёта, устройства для контроля состояния оборудования (например, системы мониторинга напряжения и тока), а также системы питания для работы подстанции в автономном режиме при сбоях в основной сети.
Как работает трансформаторная подстанция?
Трансформаторная подстанция служит для преобразования электрической энергии с одного уровня напряжения в другой. Она состоит из трансформаторов, которые изменяют напряжение на выходе, и системы распределения, которая направляет ток по линиям электропередачи.

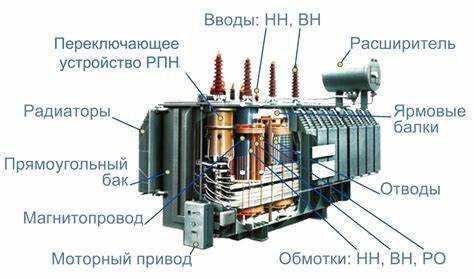

Основной элемент подстанции – это трансформатор. Он использует принцип электромагнитной индукции для увеличения или уменьшения напряжения. В трансформаторе две обмотки: первичная, на которую подается ток, и вторичная, с которой снимается ток. В зависимости от количества витков в обмотках трансформатор может повышать или понижать напряжение.
Когда электрический ток поступает на подстанцию через высоковольтную линию, он поступает на первичную обмотку трансформатора. Напряжение в этой обмотке высокое, что помогает передавать электричество на большие расстояния с минимальными потерями. На вторичной обмотке напряжение снижается до уровня, подходящего для потребителей, например, для домохозяйств или предприятий.
После преобразования напряжения, ток распределяется по местным линиям, которые направляют его к конечным потребителям. Важно, чтобы распределительная система была защищена от коротких замыканий и перегрузок, что обеспечивает безопасность и надежность работы подстанции.
Кроме трансформаторов, на подстанции есть и другие элементы, такие как выключатели, разъединители и защитные устройства. Выключатели автоматически отключают питание при возникновении аварийных ситуаций, предотвращая повреждения оборудования. Разъединители позволяют безопасно изолировать части системы для ремонта или обслуживания.
Таким образом, трансформаторная подстанция является не только преобразователем напряжения, но и важным элементом системы управления и защиты электрических сетей.

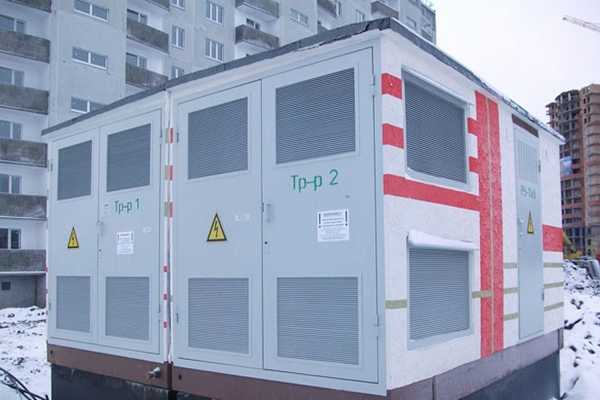

Что такое трансформатор и как он используется в подстанции?
В трансформаторной подстанции трансформаторы играют ключевую роль в распределении электроэнергии. Подстанция подключается к высоковольтной линии и с помощью трансформатора снижает напряжение до уровня, пригодного для подачи в распределительные сети или потребителям. Это необходимо для того, чтобы передавать энергию на большие расстояния с минимальными потерями, а затем безопасно распределить её для конечного использования.
Основное применение трансформаторов в подстанции – это изменение напряжения между линиями высокого и низкого напряжения. При этом трансформаторы могут быть с однофазным или трехфазным подключением, в зависимости от типа сети. Их использование позволяет эффективно передавать энергию на большие расстояния и минимизировать потери, которые неизбежны при передаче энергии на высоком напряжении.
Кроме того, трансформаторы в подстанциях выполняют функции стабилизации напряжения, защиты от перепадов и обеспечивают безопасную работу электрических устройств. В зависимости от нагрузки и требуемой мощности, трансформаторы могут различаться по мощности и размерам. На крупных подстанциях используются трансформаторы мощностью до нескольких сотен мегаватт.
Роль трансформаторных подстанций в электроснабжении
Основные задачи трансформаторных подстанций:
- Снижение потерь энергии: Преобразование напряжения позволяет снизить потери при транспортировке электроэнергии, что особенно важно на больших расстояниях.
- Обеспечение качества электроэнергии: Подстанции поддерживают стабильность напряжения, предотвращая перепады, которые могут повлиять на работу оборудования.
- Управление распределением нагрузки: На подстанциях происходит распределение энергии между различными районами, что важно для балансировки сети и предотвращения перегрузок.
Типы трансформаторных подстанций, в зависимости от их назначения:
- Генерационные подстанции: Используются для преобразования энергии, поступающей от генераторов, в передаваемое напряжение.
- Распределительные подстанции: Обеспечивают передачу энергии от магистральных линий к потребителям.
- Транзитные подстанции: Основное назначение – передача электроэнергии на большие расстояния, минимизация потерь на этапах транспортировки.
Трансформаторные подстанции обеспечивают надежность работы энергосистемы, минимизируют аварийные ситуации и позволяют эффективно распределять ресурсы для покрытия потребностей всех категорий пользователей.

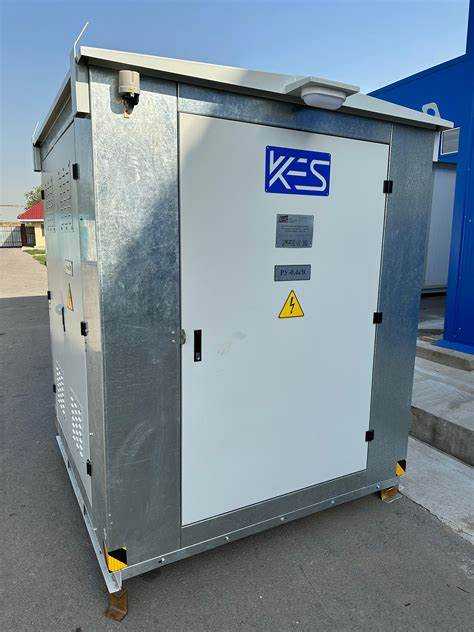

Технические характеристики трансформаторных подстанций
Напряжение на входе и выходе подстанции определяется типом сети, в которой она работает. Наиболее распространены подстанции с входным напряжением 110-220 кВ и выходным напряжением 6-10 кВ для распределения в местах с высокой плотностью потребителей. Для крупных промышленных объектов выходное напряжение может достигать 35 кВ и более.
Качество трансформации также является важным аспектом, где трансформаторы должны обеспечивать минимальные потери на преобразование энергии. КПД трансформатора обычно превышает 98%. Потери могут зависеть от нагрузки, частоты тока и качества изоляции.
Трансформаторные подстанции оснащаются различными устройствами для защиты и контроля, такими как автоматические выключатели, устройства защиты от короткого замыкания, а также системы дистанционного мониторинга и управления, обеспечивающие высокую степень автоматизации процессов.
Температурные характеристики подстанций определяют диапазон, в котором оборудование может работать без ущерба для своей эффективности. Для большинства типов подстанций допустимый рабочий температурный диапазон составляет от -30°C до +40°C, однако в регионах с экстремальными климатическими условиями могут использоваться специальные решения с улучшенной теплоизоляцией.
Физическая защита подстанции от внешних воздействий также играет важную роль. Оборудование должно быть защищено от воздействия атмосферных явлений, в том числе молний, с помощью молниезащиты, а также иметь соответствующие ограждения для предотвращения несанкционированного доступа.
Ремонтопригодность и долговечность подстанции также определяются ее техническими характеристиками. Современные трансформаторные подстанции имеют срок службы до 40-50 лет при регулярном обслуживании и соблюдении эксплуатационных норм.
Уход и обслуживание трансформаторных подстанций: практические рекомендации
Для обеспечения надежности и долговечности трансформаторных подстанций необходимо соблюдать регулярные процедуры обслуживания. Это включает в себя как техническое, так и профилактическое обслуживание основных компонентов: трансформаторов, аппаратов защиты, системы охлаждения и изоляции.
Основная задача при обслуживании трансформаторных подстанций – это поддержание исправности всех систем и минимизация риска аварий. Важно регулярно проверять состояние трансформаторов, в том числе уровень масла, его чистоту, отсутствие газов в изоляции. Масло должно быть заменено, если оно утратило свои свойства, что можно определить по его цвету или запаху.
Регулярно проводите проверку системы охлаждения трансформаторов. Загрязнение радиаторов или вентиляторов может привести к перегреву, что сокращает срок службы устройства. Для предотвращения этого, необходимо чистить теплообменники и проверять эффективность работы вентиляции.
Следует уделять внимание состоянию аппаратуры защиты. Проверяйте работоспособность реле, автоматических выключателей и устройств контроля. Для этого необходимо периодически проводить испытания на включение и отключение оборудования, а также тестировать защитные схемы на предмет срабатывания в условиях аварийных ситуаций.
Особое внимание нужно уделить профилактическим осмотрам. Необходимо регулярно проверять уровень изоляции, как в трансформаторах, так и в кабелях. Для этого применяются специальные тесты на сопротивление изоляции. Если сопротивление падает ниже нормативных значений, это может быть признаком повреждений или деградации изоляции, что требует замены.
Для предотвращения коррозии металлических частей подстанции необходимо регулярно проверять состояние оборудования, расположенного на открытом воздухе. Применяйте антикоррозийные покрытия и следите за их целостностью, чтобы избежать быстрого износа деталей.
Ключевыми этапами обслуживания также являются контроль за уровнем масла в трансформаторах, проверка температуры, изоляции и системы охлаждения. При выявлении любых отклонений от нормальных значений, необходимо принять меры по устранению неисправностей, чтобы не допустить серьезных поломок и аварий.
Вопрос-ответ:
Что такое трансформаторная подстанция?
Трансформаторная подстанция — это объект электроэнергетической инфраструктуры, который служит для преобразования электрической энергии с одного уровня напряжения на другой. В основном такие подстанции используют трансформаторы для изменения напряжения, что позволяет эффективно передавать электроэнергию на большие расстояния.
Какие основные функции выполняет трансформаторная подстанция?
Основные функции трансформаторной подстанции включают преобразование напряжения для передачи электроэнергии и распределение её по сети. Эти подстанции обеспечивают подключение к электросетям различных потребителей, от жилых домов до крупных предприятий, с необходимым для них уровнем напряжения. Также подстанции могут включать устройства защиты и контроля для обеспечения безопасного и стабильного снабжения энергией.
Каковы основные компоненты трансформаторной подстанции?
Трансформаторная подстанция состоит из нескольких ключевых компонентов: трансформаторов для изменения напряжения, распределительных устройств, защиты, а также оборудования для контроля и управления электроэнергией. В некоторых случаях такие подстанции также включают устройства для автоматизации процессов управления и мониторинга состояния системы в реальном времени.
Где используются трансформаторные подстанции?
Трансформаторные подстанции размещаются в разных точках электросетей, например, на крупных распределительных станциях, в промышленных зонах, вблизи жилых и коммерческих объектов. Они необходимы для того, чтобы энергия, производимая на электростанциях, могла поступать в сети с нужным напряжением и обеспечивала нужды различных потребителей в электричестве.
Какие виды трансформаторных подстанций существуют?
Существуют различные виды трансформаторных подстанций в зависимости от мощности, напряжения и особенностей эксплуатации. Включают подстанции для низкого, среднего и высокого напряжения. Также различают подстанции открытого типа (с оборудованием, размещённым на открытом воздухе) и закрытого типа (с оборудованием в специально оборудованных помещениях). Также могут быть мобильные подстанции, которые применяются для временного снабжения энергии в случае аварийных ситуаций или строительства новых объектов.
Что такое трансформаторная подстанция?
Трансформаторная подстанция — это объект энергетической инфраструктуры, предназначенный для преобразования напряжения электрической энергии. В таких подстанциях обычно устанавливаются трансформаторы, которые изменяют напряжение с одного уровня на другой, а также различные распределительные устройства, которые обеспечивают подачу электричества в сети. Трансформаторные подстанции могут быть разных типов и мощностей в зависимости от требований к электрической сети и особенностей местности.
