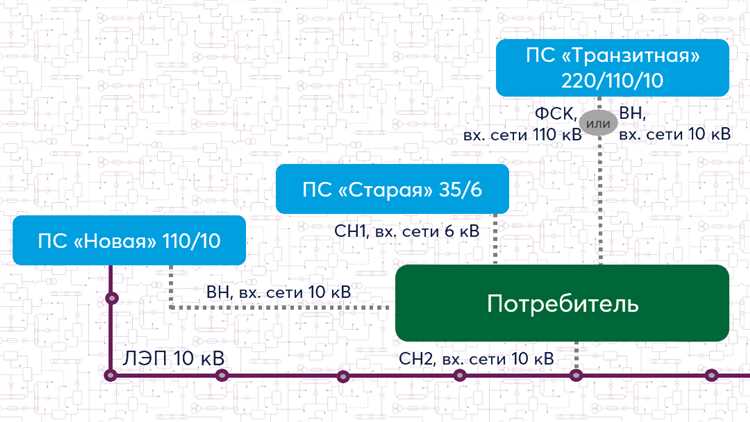

Для классификации электрических сетей в России и большинстве стран СНГ применяются обозначения ВН (высокое напряжение), СН1 и СН2 (среднее напряжение первого и второго диапазона) и НН (низкое напряжение). Эти категории закреплены в нормативных документах, таких как ГОСТ 721–77 и ГОСТ Р 55195–2012. Определение уровня напряжения позволяет правильно выбирать оборудование, рассчитывать токовые нагрузки и оценивать требования к изоляции.
Высокое напряжение (ВН) включает диапазон свыше 35 кВ и обычно применяется для магистральных линий электропередачи. Среднее напряжение первого диапазона (СН1) охватывает уровни от 20 кВ до 35 кВ, а среднее напряжение второго диапазона (СН2) – от 1 кВ до 20 кВ. Низкое напряжение (НН) ограничено значением до 1 кВ и используется для питания бытовых и маломощных промышленных потребителей.
Для точного определения уровня напряжения необходимо замерить фазное или линейное значение с помощью поверенного измерительного прибора и сопоставить полученный результат с диапазонами, установленными в нормативных актах. При работе с оборудованием, рассчитанным на разные уровни, важно учитывать не только номинальное, но и допустимое эксплуатационное напряжение, которое может отличаться в зависимости от условий окружающей среды и допустимых колебаний в сети.
Классификация уровней напряжения по ГОСТ и ПУЭ
В соответствии с ГОСТ 721-77 и требованиями ПУЭ электрические сети подразделяются по номинальному напряжению на несколько категорий. Для воздушных и кабельных линий, а также для электрооборудования классификация определяет диапазоны напряжений, при которых выбираются конструкции изоляции, арматуры и аппаратов защиты.
Класс «ВН» – это высокое напряжение свыше 35 кВ. В ПУЭ выделяются подкатегории 110, 150, 220, 330, 500, 750 и 1150 кВ. Такие сети применяются для магистральной передачи электроэнергии на большие расстояния и требуют применения изоляторов повышенной длины, специального грозозащитного троса и расчета коронных потерь.
Класс «СН1» охватывает напряжения от 20 до 35 кВ. Эти сети используются для распределения энергии между подстанциями среднего уровня. ГОСТ регламентирует, что для таких напряжений применяется кабель с бумажной или сшитой полиэтиленовой изоляцией с расчетом на механическую прочность и тепловую стойкость.
Класс «СН2» соответствует диапазону от 1 до 20 кВ. Наиболее распространенные значения – 6 и 10 кВ, что связано с исторически сложившейся системой электроснабжения. Линии этого класса питают распределительные трансформаторные подстанции, где энергия понижается до низкого напряжения.
Класс «НН» – низкое напряжение до 1 кВ включительно. ПУЭ предусматривает стандартные значения 220/380 В в трехфазных системах и 230/400 В для новых установок. Этот уровень используется для питания бытовых и промышленных потребителей, при этом требования по изоляции и защите от прикосновения определяются категорией безопасности помещений и класса защиты оборудования.
Диапазоны значений для ВН, СН1, СН2 и НН
Высокое напряжение (ВН) в соответствии с ПУЭ и ГОСТ характеризуется диапазоном от 35 кВ до 220 кВ включительно. В эту категорию входят линии и оборудование, применяемые для передачи электроэнергии на большие расстояния с минимальными потерями. При проектировании сетей с ВН требуется учитывать изоляционные промежутки, грозозащиту и коммутационные перенапряжения.
Среднее напряжение первого класса (СН1) охватывает диапазон от 20 кВ до 35 кВ. Такие сети чаще всего применяются для распределения электроэнергии в городах и промышленных зонах, а также для питания трансформаторных подстанций, снижающих напряжение до уровня СН2 или НН. Выбор оборудования для СН1 должен учитывать рабочие токи, термическую стойкость и допустимый уровень короткого замыкания.
Среднее напряжение второго класса (СН2) – от 1 кВ до 20 кВ. Эти сети обеспечивают питание распределительных пунктов, локальных промышленных объектов и сельских подстанций. При расчете параметров СН2 важно учитывать падение напряжения на линии и возможные перегрузки при пуске мощных электродвигателей.
Низкое напряжение (НН) определяется как уровень до 1 кВ включительно. Этот диапазон используется в бытовых, коммерческих и небольших производственных сетях. При проектировании НН требуется особое внимание уделять защите от поражения электрическим током, выбору сечения проводников и корректной настройке защитных автоматов.
Как по маркировке оборудования определить уровень напряжения
На электрооборудовании указывается номинальное напряжение, которое обозначается в вольтах или киловольтах. Например, маркировка 10 кВ соответствует классу СН1, а значение 0,4 кВ относится к НН. Для оборудования класса ВН характерны надписи 35 кВ, 110 кВ, 220 кВ и выше.
В трансформаторах маркировка может содержать два значения через дробь, например 110/10 кВ. Первое число показывает уровень напряжения первичной обмотки, второе – вторичной. Это позволяет сразу определить, что одна сторона подключается к сети ВН, а другая – к СН1.
На кабелях номинал указывается в виде ААШв 3×240–10, где последние цифры обозначают допустимое напряжение в киловольтах. Для кабелей НН вместо киловольт обычно указывается значение до 1 кВ.
В распределительных устройствах маркировка отражает номинальное напряжение ячейки, например КРУ 6 кВ или РУ-0,4 кВ. Эти данные помогают быстро определить, к какому уровню относится оборудование без дополнительных измерений.
Определение уровня по номиналу трансформатора
Номинальное напряжение трансформатора указывается на заводской шильдике и отражает рабочее значение обмоток. Для определения уровня ВН, СН1, СН2 или НН необходимо анализировать значения напряжений на каждой из сторон.
- ВН – обычно соответствует первичной обмотке с номиналом выше 35 кВ. Часто встречаются значения 110, 150, 220 кВ и выше.
- СН1 – промежуточный уровень, как правило, от 6 до 35 кВ. Применяется в распределительных трансформаторах и подстанциях.
- СН2 – дополнительная вторичная обмотка с диапазоном 1–6 кВ, используемая для питания технологических нужд или резервных схем.
- НН – низковольтная обмотка, номинал которой составляет до 1 кВ, чаще всего 0,4 кВ для бытовых и промышленных потребителей.
Если трансформатор многообмоточный, уровни определяются по паре значений: высокое – соответствует ВН, низкое – НН, промежуточные – СН1 или СН2. При этом необходимо учитывать класс изоляции и конструкцию оборудования, чтобы избежать ошибочной идентификации.
Для точного отнесения номинала к определённому уровню рекомендуется сопоставлять его с диапазонами, установленными ГОСТ и ПУЭ, а также учитывать назначение подстанции и схему электроснабжения.
Проверка напряжения с помощью измерительных приборов
Для точного определения уровня напряжения применяются сертифицированные измерительные приборы: цифровые и аналоговые вольтметры, мультиметры, а также специализированные фазометры и индикаторы высокого напряжения. Приборы должны иметь класс точности не ниже 1,5 для измерений в сетях до 1 кВ и не ниже 0,5 для высоковольтных цепей.
Перед подключением прибора проверяют его исправность на известном источнике напряжения и убеждаются в правильности выбранного диапазона измерения. При работе с цепями выше 1 кВ используют изолирующие штанги или встроенные в прибор дистанционные датчики, исключающие прямой контакт с токоведущими частями.
В сетях ВН и СН измерения выполняют только при снятом с оборудования рабочем напряжении и заземлении, либо с применением контактных измерителей, рассчитанных на соответствующий класс напряжения. Для НН допустимо использование переносных мультиметров с пределом до 1000 В и автоматическим выбором диапазона.
При фиксировании нестабильных значений напряжения рекомендуется применять приборы с функцией регистрации пиковых и минимальных значений, что позволяет оценить колебания в сети и соотнести их с нормами ПУЭ и ГОСТ 32144-2013.
Особенности определения уровня в распределительных сетях
В распределительных сетях напряжение определяется по характеристикам оборудования и параметрам линии. Для точного установления уровня требуется учитывать номинал элементов и измеренные значения.
- В сетях 6–10 кВ уровень относят к СН2. Измерения проводят на вводах распределительных пунктов и шкафов, сопоставляя с паспортным напряжением.
- Для СН1 (35–110 кВ) контроль выполняют на выходах подстанций, где трансформаторы понижают напряжение с ВН до среднего. Значения сверяют с маркировкой вводов и типовыми диапазонами.
- ВН (110 кВ и выше) фиксируется на стороне подачи электроэнергии от магистральных сетей. Здесь определение уровня проводят по схеме подключения и данным высоковольтных вводов.
- НН (0,4 кВ) подтверждается по показаниям на клеммах потребителей или низковольтных шкафов, где допустимы отклонения в пределах ±10% от номинала.
При измерениях в распределительных сетях необходимо использовать исправные приборы класса точности не ниже 1,0 и учитывать падение напряжения на участках линии, особенно при значительных нагрузках.
Как учитывать переходные уровни в сетях
Переходные уровни напряжения возникают на границах между участками с различной классификацией, например, между СН1 и СН2, или между СН2 и НН. Их учет необходим при проектировании и эксплуатации, чтобы исключить перегрузку оборудования и несоответствие стандартам.
Для корректного определения границ перехода следует использовать номиналы оборудования и допустимые отклонения по ГОСТ. Например, при подключении потребителей с номиналом 1 кВ к сети 6 кВ через понижающий трансформатор требуется проверка, чтобы рабочее напряжение на низшей стороне не превышало 1,1 кВ при максимальных нагрузках.
На подстанциях переходные уровни контролируются по данным измерительных трансформаторов и релейных схем. При эксплуатации распределительных пунктов рекомендуется устанавливать автоматические выключатели с уставками, рассчитанными на верхнюю границу переходного диапазона, что исключает ложные срабатывания при кратковременных колебаниях.
Временные схемы, создаваемые при ремонтах и переключениях, требуют отдельного расчета переходных уровней. Нельзя допускать, чтобы временные подключения переводили оборудование в режим, близкий к верхнему пределу допустимого напряжения.
При модернизации сетей важно предусматривать оборудование, способное работать как в пределах основного, так и в переходного диапазона, особенно для распределительных трансформаторов и кабельных линий.
Типичные ошибки при определении уровня напряжения
Часто ошибкой становится использование номинала оборудования без проверки фактических измерений. Например, трансформатор, рассчитанный на 10 кВ, может работать в сети с 6 кВ, что приведет к неправильной классификации уровня.
Неверное чтение маркировки кабелей и аппаратов также приводит к путанице. Указанный класс изоляции (например, 0,66 кВ или 1 кВ) не всегда совпадает с рабочим напряжением сети и не может быть единственным критерием.
Определение уровня только по показаниям измерительных приборов без учета допуска погрешности и колебаний напряжения дает искажённые результаты. Для точности необходимо использовать поверенные приборы и проводить замеры в разные периоды нагрузки.
Игнорирование переходных уровней при подключении сетей разного класса напряжения приводит к ошибкам в выборе оборудования и средств защиты. Особенно часто это происходит в узлах с несколькими трансформационными ступенями.
Использование устаревших нормативных данных без проверки актуальных значений по ГОСТ и ПУЭ может привести к неверной идентификации, так как диапазоны классов напряжений менялись в разные годы.
Пренебрежение анализом схемы электроснабжения и точек замера часто вызывает путаницу между ВН, СН1, СН2 и НН, особенно при сложных конфигурациях с резервными линиями и секционными выключателями.
Вопрос-ответ:
Как определить, относится ли линия 35 кВ к СН1 или СН2?
Классификация зависит от стандартов, применяемых в конкретной энергосистеме. В большинстве случаев напряжение 35 кВ относят к уровню СН1, так как диапазон этого уровня обычно находится в пределах от 20 до 35 кВ. Однако встречаются схемы, где 35 кВ учитывают как верхнюю границу СН2. Чтобы избежать ошибок, необходимо уточнить принятый норматив в проектной документации или в правилах предприятия.
Можно ли определить уровень напряжения по маркировке кабеля?
Да, маркировка кабеля содержит информацию о допустимом номинальном напряжении. Например, кабель с маркировкой ВВГ-10 имеет номинальное напряжение 10 кВ, что соответствует уровню СН2. При этом важно учитывать, что номинал кабеля должен совпадать или превышать напряжение сети, к которой он подключён. Данные о номинале указаны либо в маркировке на оболочке, либо в сопроводительных документах.
Чем отличается подход к определению уровней напряжения в распределительных и магистральных сетях?
В магистральных сетях уровень определяется, как правило, по проектному номиналу линий и подстанций, поскольку здесь используются стандартизированные значения ВН и СН1. В распределительных сетях нередко встречаются переходные уровни и нестандартные номиналы, что требует проверки фактических измерений, паспортов оборудования и схемных решений. Дополнительно учитывается назначение линии — например, питание промышленного объекта или жилого района.
