Подогрев хвс для гвс что это

В жилых и производственных системах водоснабжения ключевую роль играет подогрев холодной воды до температуры, безопасной для использования. Оптимальный диапазон составляет 55–60 °C: ниже повышается риск размножения бактерий Legionella, выше – ускоряется образование накипи и растут энергозатраты.

На практике применяются разные источники тепла: газовые котлы, электрические бойлеры, тепловые насосы и солнечные коллекторы. Выбор зависит от доступности энергоносителей, требуемого объема ГВС и условий эксплуатации. Например, при расходе до 100 л/сутки экономически оправдан бойлер косвенного нагрева, тогда как при нагрузке более 500 л/сутки эффективнее комбинированные системы с теплообменниками.

Важным фактором остается тепловая изоляция трубопроводов: тепло потерь в неутепленных линиях может достигать 30 %. Использование изоляции толщиной 30–50 мм снижает затраты на подогрев и стабилизирует температуру воды на точках разбора.

Правильно организованный подогрев включает также циркуляционный контур. Он позволяет избежать застоя воды, сокращает время ожидания горячего потока и уменьшает вероятность бактериального загрязнения. Для бытовых систем рекомендуется циркуляционный насос с потреблением не более 25–40 Вт, оснащенный таймером или термостатом для экономии энергии.

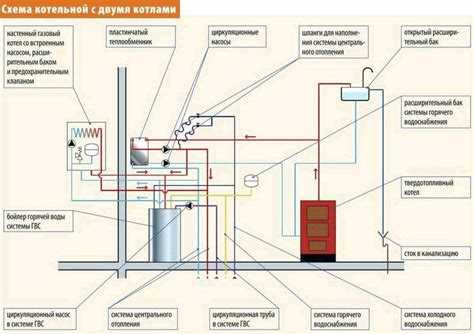

Выбор источника энергии для подогрева воды

Электричество обеспечивает точный контроль температуры и простоту монтажа, но средняя стоимость 1 кВт·ч выше, чем у газа. В регионах с низкими тарифами или при использовании ночных зонных ставок электроподогрев становится экономически оправданным.

Природный газ подходит для объектов с уже проложенной газовой магистралью. КПД современных газовых котлов достигает 92–95 %, при этом стоимость тепла на 30–40 % ниже, чем у электроэнергии. Минус – зависимость от разрешений и обязательная вентиляция.

Сжиженный газ используют в местах без центрального газоснабжения. Цена за литр выше, чем у магистрального газа, но оборудование идентично и позволяет поддерживать стабильный нагрев при правильной системе хранения.

Твердое топливо (пеллеты, дрова, уголь) актуально для автономных домов. Пеллетные котлы автоматизированы и дают КПД до 85–90 %, но требуют места для хранения топлива и регулярной загрузки.

Солнечные коллекторы сокращают расход традиционной энергии до 60 % в летний период. Их эффективность зависит от климата и угла установки, поэтому в северных регионах они работают только как вспомогательный источник.

Тепловые насосы используют низкопотенциальное тепло воздуха, воды или грунта. При коэффициенте преобразования 3–4 на каждый затраченный кВт·ч электричества вырабатывается до 4 кВт·ч тепла. Недостаток – высокая начальная стоимость оборудования и монтажных работ.

Сравнение проточных и накопительных водонагревателей

Проточные водонагреватели обеспечивают нагрев воды в момент открытия крана. Средняя мощность бытовых моделей – 6–12 кВт, что требует выделенной электрической линии и трёхфазного подключения при высоком расходе. Их преимущество – отсутствие ограничений по объёму воды и компактные размеры.

Накопительные устройства оснащены баком ёмкостью от 30 до 150 литров. Мощность ТЭНов обычно не превышает 2–3 кВт, поэтому они подключаются к стандартной сети 220 В без перегрузок. Недостаток – ограниченный запас горячей воды: при интенсивном потреблении необходимо время для повторного нагрева.

Для квартир с ограниченной электрической мощностью предпочтительнее накопительные модели. Если в доме предусмотрено подключение более 10 кВт и требуется подача горячей воды без пауз, рациональнее использовать проточные водонагреватели.

Важный критерий выбора – количество точек разбора. Для одной раковины достаточно проточного устройства мощностью 5–6 кВт, тогда как для семьи из 3–4 человек удобнее бойлер с баком не менее 80 литров.

Расчет мощности оборудования по числу точек разбора

Мощность водонагревателя напрямую зависит от одновременного числа работающих точек водоразбора. Для ориентировочного расчета принимают средние расходы: раковина – 0,07–0,1 л/с, кухонная мойка – 0,1–0,15 л/с, душ – 0,15–0,2 л/с, ванна – 0,25–0,3 л/с.

Суммарный расход определяется как сумма расходов наиболее вероятного количества одновременно используемых точек. Например, если в доме установлены душ, мойка и раковина, то расчетный расход при одновременном включении душа и мойки составит около 0,3 л/с.

Для перевода расхода в тепловую мощность используется формула: Q = ρ × c × Δt × G, где ρ – плотность воды (1000 кг/м³), c – теплоемкость (4,19 кДж/кг·°C), Δt – требуемый нагрев (обычно 35–40 °C), G – расход, м³/с. При расходе 0,3 л/с и нагреве на 35 °C необходимая мощность составит около 44 кВт.

Для квартир с одной–двумя точками обычно достаточно проточного нагревателя на 12–18 кВт. В домах с несколькими санузлами и ванной целесообразно выбирать оборудование мощностью 24–36 кВт либо устанавливать накопительный бойлер объемом 150–200 л с ТЭНами 3–6 кВт.

Выбор оборудования следует выполнять с учетом не только расчетного расхода, но и пропускной способности электросети или газовой линии, иначе возможна необходимость ограничить число одновременно работающих точек.

Требования к установке электрических водонагревателей

Монтаж электрических водонагревателей регламентируется требованиями ПУЭ, СНиП и СП, что обеспечивает безопасную эксплуатацию и долговечность оборудования.

• Электропитание подключается через отдельный автоматический выключатель с током срабатывания, соответствующим мощности прибора. Для устройств свыше 5 кВт рекомендуется отдельная линия от распределительного щита.
• Обязателен кабель с медными жилами: сечение не менее 2,5 мм² для нагревателей до 3 кВт и 4–6 мм² при большей мощности.
• Защита от поражения током обеспечивается установкой УЗО с номинальным током утечки не более 30 мА.
• Корпус водонагревателя заземляется, соединение выполняется отдельным проводником жёлто-зелёного цвета.
• Допустимый уровень напряжения в сети: 220–230 В. При скачках выше 10% требуется стабилизатор.

При выборе места учитывают доступ к водопроводным трубам и возможность скрытой прокладки кабеля. Устанавливать прибор над розетками, плитами и мойками запрещено.

1. Крепление выполняется на несущей стене или при помощи усиливающих консолей. Для баков свыше 50 л толщина анкеров – от 10 мм.
2. Минимальное расстояние от потолка – 20 см, от боковых стен – 5 см, от пола – 50 см.
3. Перед входом холодной воды монтируется запорный кран и предохранительный клапан, рассчитанный на давление до 0,7 МПа.
4. Гибкие подводки допускаются только сертифицированные, с рабочим давлением не ниже 1 МПа.

Пусконаладка проводится после заполнения бака водой и проверки герметичности соединений. Запрещено включать водонагреватель «на сухую».

Особенности подключения газовых колонок

Перед установкой необходимо проверить соответствие давления газа параметрам выбранной модели: большинство колонок рассчитаны на 13–20 мбар. При более низком давлении требуется редуктор или выбор оборудования с турбонаддувом.

Водопровод должен обеспечивать стабильный напор не менее 0,1–0,15 МПа. При колебаниях давления рекомендуется установка стабилизирующего насоса или гидроаккумулятора, иначе автоматика не сможет корректно включать горелку.

Подключение к дымоходу выполняется через металлический коаксиальный или одноконтурный канал. Минимальная высота вытяжки – 2 м, внутренний диаметр не меньше диаметра патрубка колонки. Использование гофрированных алюминиевых труб запрещено из-за риска перегрева.

Вход холодной воды оборудуется фильтром механической очистки с ячейкой 100 мкм и обратным клапаном. Это защищает теплообменник от накипи и предотвращает перетекание воды обратно в систему.

Подводка газа выполняется только стальными трубами или сертифицированными гибкими шлангами из нержавеющей гофры. Соединения герметизируются паронитовыми прокладками, использование ФУМ-ленты на резьбовых стыках газовой линии недопустимо.

Обязателен отдельный запорный кран на подводке газа и воды, чтобы при обслуживании или аварии можно было быстро отключить колонку без остановки всей системы.

Использование бойлеров косвенного нагрева в системе отопления

Бойлеры косвенного нагрева подключаются к системе отопления через теплообменник, обычно выполненный в виде змеевика из нержавеющей стали или меди. Для частного дома оптимальный объем бойлера составляет 150–300 литров при использовании стандартного отопительного котла мощностью 24–30 кВт. Для многоквартирных или коттеджных комплексов объем может достигать 1000 литров с раздельной подачей в несколько контуров.

Подключение осуществляется через подачу горячей воды от котла на змеевик, что обеспечивает быстрый нагрев до 60–70 °C без использования электрических элементов. Температура теплоносителя котла должна поддерживаться в пределах 75–85 °C для эффективного нагрева. Важно предусмотреть циркуляционный насос на линии бойлера, чтобы минимизировать перепады температуры и ускорить подачу горячей воды.

Для предотвращения накипи рекомендуется устанавливать фильтры грубой очистки и регуляторы скорости потока. При выборе бойлера следует учитывать площадь теплообменника: минимальная площадь составляет 2 м² для 200‑литрового бака. Более высокая площадь повышает скорость нагрева, снижая расход топлива котла.

Монтаж бойлера следует проводить вблизи котла, минимизируя длину трубопроводов для уменьшения теплопотерь. Для автоматизации работы рекомендуется подключение термостатических клапанов и датчиков температуры с возможностью приоритетного нагрева горячей воды перед отоплением. Это особенно актуально в домах с программируемыми режимами отопления и системой «умный дом».

Регулярное обслуживание включает промывку теплообменника каждые 12–18 месяцев, проверку давления в системе и осмотр анодов из магниевого сплава. Эти меры продлевают срок службы до 15–20 лет и поддерживают стабильную производительность при постоянном расходе воды 200–300 литров в час.

Организация рециркуляции горячей воды в частном доме

Рециркуляция горячей воды позволяет минимизировать потери тепла и сократить время ожидания горячей воды на всех точках водоразбора. В частном доме оптимально использовать непрерывную или интервальную систему рециркуляции с насосом малой мощности.

Для организации рециркуляции необходимы следующие элементы:

Принцип работы: насос рециркуляции создает непрерывное движение горячей воды от бойлера к точкам водоразбора и обратно. Обратные клапаны предотвращают смешивание холодной воды, а термостатический клапан поддерживает оптимальную температуру на уровне 55–60°С, что снижает риск образования бактерий Legionella. Контроллер времени работы позволяет снизить энергопотребление без потери комфорта.

Рекомендуется укладывать трубопроводы рециркуляции параллельно основным магистралям горячей воды, избегая излишних изгибов. Для частного дома до 150 м² достаточно одного насоса, для домов 150–300 м² – двух насосов с раздельными контурами. Важно предусмотреть сливной кран в самой нижней точке контура для профилактического опорожнения и обслуживания системы.

Эффективность рециркуляции достигает снижения времени подачи горячей воды до 15–20 секунд на удаленных точках, экономии до 15–20% энергии на подогрев и уменьшения водопотребления за счет сокращения потерь холодной воды при ожидании нагрева.

Регулярное обслуживание и профилактика водонагревателей

Эффективность и долговечность водонагревателя напрямую зависят от регулярного технического обслуживания. Игнорирование профилактики приводит к снижению теплоотдачи, повышенному расходу электроэнергии и ускоренному износу внутренних элементов.

Основные мероприятия по обслуживанию включают:

• Очистка бака от накипи: рекомендуется проводить каждые 6–12 месяцев. Толщина слоя накипи более 3 мм снижает эффективность нагрева на 15–20% и увеличивает риск перегрева тэнов.
• Проверка и замена магниевого анода: анод предотвращает коррозию бака. Замена требуется при уменьшении диаметра на 50% или при видимых признаках коррозии, обычно каждые 1–3 года.
• Контроль давления и состояния предохранительного клапана: клапан должен срабатывать при давлении выше 0,6–0,8 МПа. Проверка проводится ежеквартально, при необходимости производится замена.
• Проверка электроподключений и тэнов: осмотр на наличие коррозии и нагара, измерение сопротивления нагревательного элемента. Замена элементов, если сопротивление отклоняется более чем на 10% от номинала.
• Промывка системы: промывка холодного и горячего патрубков от отложений раз в год предотвращает закупорку и ухудшение циркуляции воды.

Регулярная профилактика снижает риск аварийных ситуаций, продлевает срок службы водонагревателя на 30–40% и обеспечивает стабильный расход горячей воды. Ведение графика обслуживания и фиксация выполненных процедур помогает отслеживать состояние оборудования и планировать замену изношенных компонентов.

Вопрос-ответ:

Какие способы подогрева холодной воды используются в домашних системах водоснабжения?

В домашних условиях наиболее распространены два метода: использование бойлеров и проточных водонагревателей. Бойлеры аккумулируют воду в баке и поддерживают заданную температуру с помощью нагревательного элемента. Проточные устройства нагревают воду мгновенно по мере её прохождения через прибор. Выбор способа зависит от количества потребляемой воды, доступного пространства и потребностей семьи.

Как выбрать подходящую мощность водонагревателя для квартиры?

При подборе мощности важно учесть количество точек водоразбора и средний расход воды. Для одного человека достаточно устройства на 50–80 литров, а для семьи из 3–4 человек обычно выбирают бойлер на 100–150 литров. Проточные модели подбираются по мощности нагревательного элемента: чем выше потребление, тем выше показатель в киловаттах. Также стоит учитывать температуру поступающей воды и желаемый уровень нагрева.

Какие способы снижения затрат на подогрев воды наиболее эффективны?

Сократить расходы помогает установка термостатов, поддерживающих комфортную температуру, а также использование накопительных моделей с хорошей теплоизоляцией, чтобы вода дольше оставалась горячей. Регулярная очистка бойлера от накипи и контроль за утечками также уменьшают потребление энергии. Кроме того, можно сочетать водонагреватель с солнечным коллектором для подогрева воды летом.

Какие опасности могут возникнуть при неправильной эксплуатации водонагревателя?

Неправильная эксплуатация может привести к перегреву воды, разрыву бака или повреждению нагревательного элемента. Скопление накипи снижает теплопроводность и увеличивает расход электроэнергии. Несвоевременная проверка давления и предохранительных клапанов повышает риск протечек и аварий. Чтобы избежать проблем, рекомендуется регулярно проводить осмотр, чистку и замену изношенных элементов.
