При проектировании точки присоединения к электрическим сетям ключевым параметром является выбор числа и мощности трансформаторов. Ошибки на этом этапе приводят к перегрузкам, потере напряжения и увеличению эксплуатационных расходов. Например, при нагрузке в 1,2 МВт установка одного трансформатора мощностью 1600 кВА создаёт риск простоя при аварии, тогда как два агрегата по 1000 кВА обеспечат резервирование и гибкость при пиковых нагрузках.
Номинальная мощность трансформатора должна определяться не только суммой паспортных мощностей потребителей, но и коэффициентом спроса, который для промышленных объектов обычно находится в диапазоне 0,6–0,8, а для жилых комплексов – 0,4–0,6. Учитывая этот коэффициент, можно избежать избыточных затрат на оборудование, сохраняя при этом допустимый уровень загруженности не выше 70–80% при максимальной нагрузке.
Количество трансформаторов выбирается с учётом категории надёжности электроснабжения. Для первой категории применяют схему с двумя и более агрегатами, каждый из которых способен обеспечить 100% нагрузки при отказе остальных. Для второй и третьей категорий допускается установка одного трансформатора, но при этом важно предусмотреть возможность оперативной замены или подключения резервного источника через мобильную подстанцию.
Расчёт требуемой мощности трансформатора по нагрузке
Определение мощности начинается с суммирования активных мощностей всех подключаемых потребителей. Для трёхфазной сети используется формула: S = PΣ / (cos φ), где PΣ – суммарная активная мощность в кВт, cos φ – коэффициент мощности нагрузки.

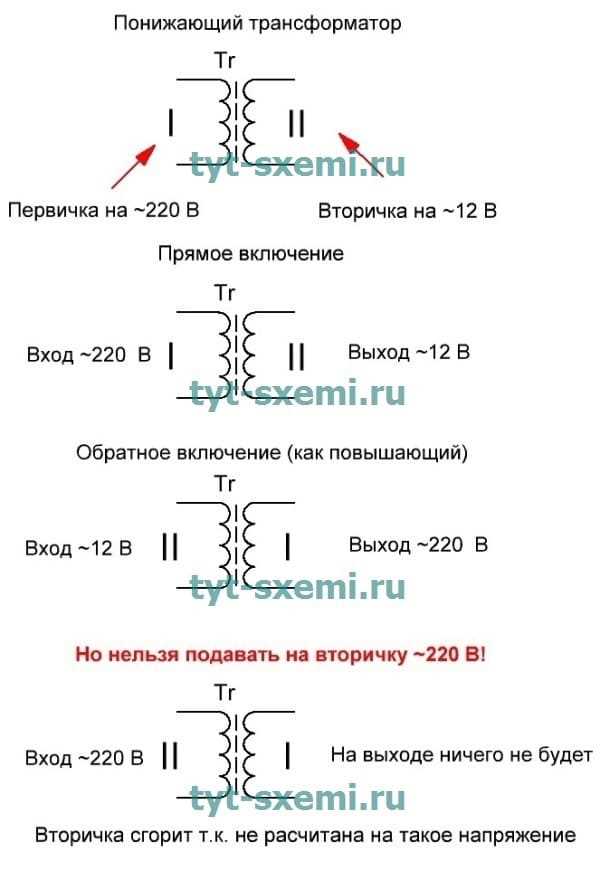

Для однофазной сети расчёт ведут по формуле: S = P / (U × cos φ), где U – номинальное напряжение в В. Полученный результат выражают в кВА, так как паспортная мощность трансформаторов указывается в этой единице.
К расчётному значению добавляют резерв 10–30 % для компенсации пусковых токов и возможного роста потребления. При наличии электродвигателей и сварочных аппаратов коэффициент запаса выбирают не менее 1,25.

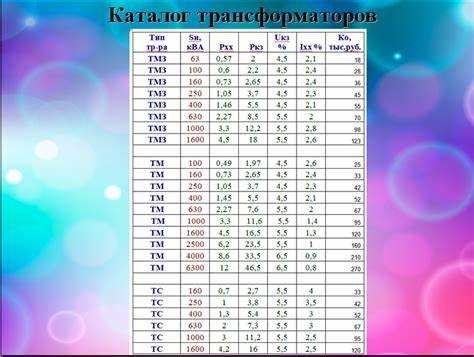

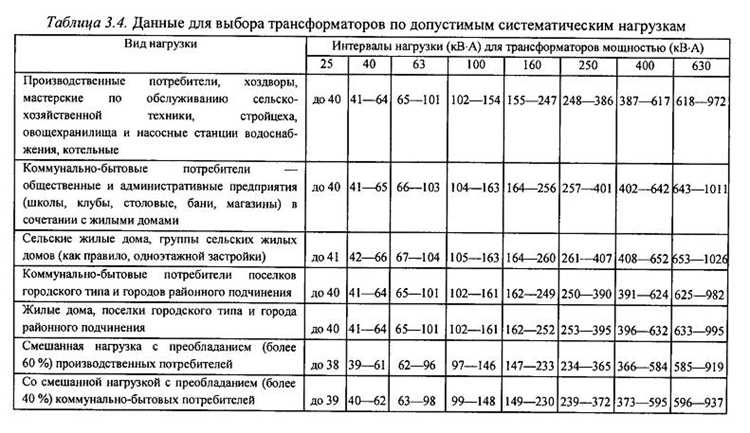

При выборе из типового ряда трансформаторов номинальная мощность должна быть равна или превышать расчётную с учётом запаса. Пример: при суммарной нагрузке 120 кВт и cos φ = 0,9 расчётная мощность составит 133 кВА; с резервом 20 % требуется трансформатор не менее 160 кВА.
Определение оптимального количества трансформаторов на объекте
Оптимальное количество трансформаторов определяется расчетом суммарной нагрузки, учетом графика потребления и требований надежности категории электроснабжения. При выборе конфигурации учитываются пусковые токи оборудования, резервирование и возможность поэтапного ввода мощностей.
Для объектов I категории целесообразно применение минимум двух трансформаторов, работающих параллельно, с расчетной загрузкой каждого не более 70–80% от номинала при нормальном режиме. Для II категории допускается один трансформатор с резервным подключением, для III – один без резервирования, но с запасом мощности не менее 15%.

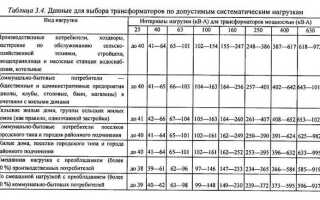

При определении количества учитывают:
| Параметр | Рекомендация |
|---|---|
| Суммарная расчетная нагрузка | Разделить на количество трансформаторов с учетом коэффициента спроса |
| Категория надежности | I – минимум 2 трансформатора; II – 1+резерв; III – 1 |
| Коэффициент загрузки | Не превышать 0,8 для нормальной работы и продления ресурса |
| Пиковые нагрузки | Закладывать запас 15–25% от максимального значения |
| Возможность расширения | Предусмотреть подключение дополнительного трансформатора без реконструкции |
Такой подход обеспечивает баланс между стоимостью оборудования, надежностью питания и возможностью модернизации объекта.
Учёт пусковых токов и перегрузок при выборе мощности
При подборе трансформатора необходимо учитывать кратковременные пусковые токи электродвигателей, которые могут превышать номинальный рабочий ток в 6–8 раз. Если суммарная пусковая нагрузка превышает 25–30 % от мощности трансформатора, рекомендуется закладывать запас по мощности не менее 1,25 от расчётной нагрузки.
Для оборудования с частыми пусками (крановое, компрессорное, насосное) важно учитывать тепловую устойчивость обмоток. Кратковременные перегрузки допустимы при условии, что они не вызывают превышения максимально допустимой температуры изоляции, установленной ГОСТ 11677.
При расчёте мощности трансформатора следует выделять нагрузки по характеру: активные, индуктивные, с тяжёлым пуском. Для пусков асинхронных двигателей мощностью свыше 30 кВт рекомендуется использовать устройства плавного пуска или частотные преобразователи, что позволяет снизить требуемую мощность трансформатора на 10–15 %.

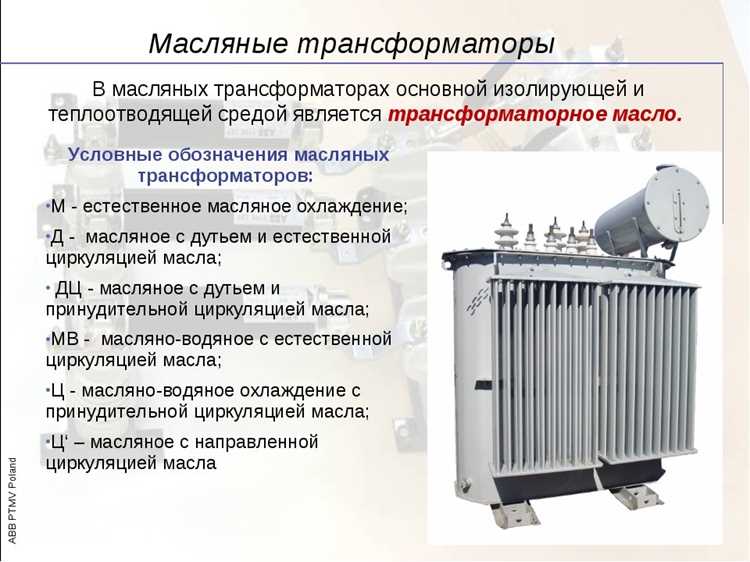

При планировании резервирования мощности необходимо учитывать не только суммарный коэффициент одновременности, но и коэффициент перегрузочной способности трансформатора, который для масляных агрегатов может достигать 1,4 при кратковременной работе, а для сухих – не более 1,2.
Влияние схемы подключения на количество трансформаторов
При использовании радиальной схемы каждый потребитель питается от отдельного трансформатора, что повышает надежность, но увеличивает их общее количество. Например, при питании шести независимых линий требуется шесть единиц оборудования.
В кольцевых схемах один трансформатор может обслуживать несколько узлов сети, что сокращает потребность в оборудовании на 20–40 %, но требует более сложной защиты от перегрузок и замыканий.

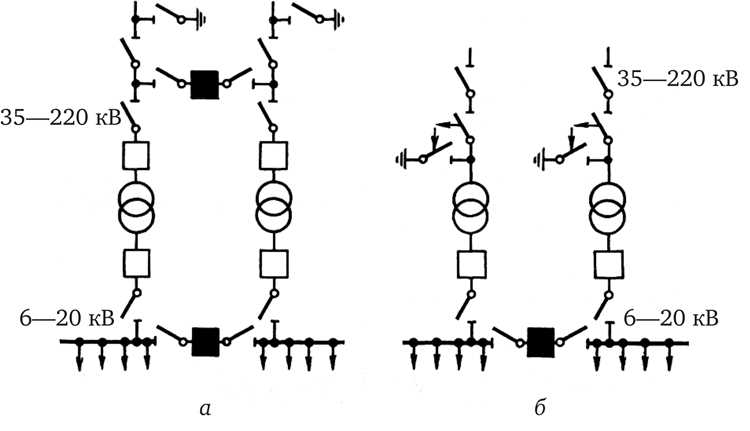

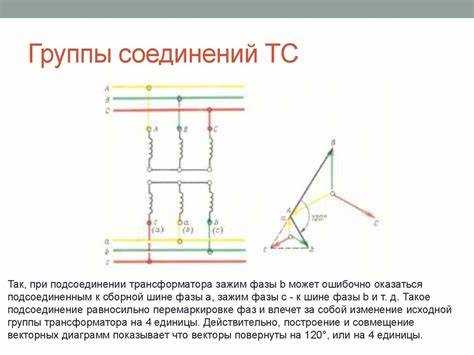

При параллельной работе двух или более трансформаторов в одной точке отпадает необходимость установки мощных одиночных агрегатов, однако увеличивается общее количество трансформаторов и стоимость синхронизации работы.
Применение секционированных шин с резервным трансформатором позволяет уменьшить количество постоянно работающих агрегатов на 10–30 % при условии, что резерв сможет покрыть нагрузку любой секции.
Выбор мощности с учётом перспективы роста нагрузки
Определение номинальной мощности трансформатора должно учитывать не только текущую нагрузку, но и прогнозируемое увеличение потребления в течение планового периода эксплуатации (обычно 5–10 лет). Недооценка роста приведёт к перегрузкам, а избыточный запас – к неоправданным капитальным затратам и низкому коэффициенту загрузки.
- Анализировать статистику потребления за последние 3–5 лет с учётом сезонных пиков.
- Закладывать среднегодовой рост потребления: для жилых районов – 3–5 % в год, для промышленных объектов – 5–8 %.
- При проектировании учитывать перспективное подключение новых объектов и оборудования с высокой мощностью.
- Рассчитывать нагрузку по формуле: Pперсп = Pтек × (1 + r)n, где r – годовой темп роста (в долях), n – срок планирования в годах.
Рекомендуется выбирать трансформатор с коэффициентом загрузки 0,6–0,8 при вводе в эксплуатацию. Это обеспечивает работу без перегрузок при увеличении потребления и минимизирует потери холостого хода в начальный период.
- Определить фактическую максимальную нагрузку.
- Прогнозировать рост на основе планов развития и статистики.
- Выбрать ближайшую стандартную мощность трансформатора, превышающую перспективную нагрузку на 10–20 %.
При ожидаемом значительном росте выгодно использовать несколько трансформаторов меньшей мощности с возможностью поэтапного ввода, что сокращает начальные вложения и повышает надёжность схемы электроснабжения.
Нормативные требования к мощности и числу трансформаторов
Для жилых микрорайонов при расчетной нагрузке до 1 МВт минимальная установка одного трансформатора мощностью 1,25–1,6 МВА допустима, при нагрузке свыше 1 МВт рекомендуется параллельное включение двух трансформаторов одинаковой мощности с резервированием 50%.
ГОСТ 1516.1-76 устанавливает, что при трехфазном подключении минимальная допустимая мощность трансформатора на распределительных подстанциях 10/0,4 кВ составляет 630 кВА для промышленных объектов и 400 кВА для жилых. При увеличении суммарной нагрузки на 20% или более требуется проектирование второй линии питания с дополнительным трансформатором.
Число трансформаторов определяется не только суммарной мощностью, но и надежностью электроснабжения. Для объектов категории I (критические предприятия) необходимо минимум два трансформатора с возможностью автономной работы каждого при отключении второго. Для категории II–III допускается один трансформатор с резервированием на уровне 25–30% от расчетной нагрузки.
Дополнительно учитывается коэффициент нагрузки трансформатора, который по нормативам должен быть в пределах 0,7–0,9 от номинальной мощности в течение расчетного времени суток. Превышение этих значений требует установки трансформатора большей мощности или введения параллельной схемы.
Все трансформаторы должны соответствовать требованиям ГОСТ Р 52544-2006 по классам изоляции и уровню потерь. Резервирование и распределение нагрузки рекомендуется проектировать с учетом возможности отключения одного трансформатора без снижения напряжения ниже 0,95 номинала на присоединении потребителей.
Вопрос-ответ:
Как определить необходимое количество трансформаторов для конкретного объекта?
Количество трансформаторов зависит от суммарной нагрузки объекта, схемы распределения электроэнергии и требований к резервированию. Для крупных предприятий обычно устанавливают несколько трансформаторов с возможностью работы по схеме резервирования N+1, чтобы один из них мог временно отключаться без остановки энергоснабжения. Для жилых комплексов часто достаточно одного или двух трансформаторов, если их мощность соответствует пиковому потреблению.
Какие факторы влияют на выбор мощности трансформатора?
Мощность трансформатора определяется максимальной нагрузкой, которая будет подключена к сети, а также условиями эксплуатации: температурой окружающей среды, уровнем гармоник и частотой включений/выключений. Кроме того, учитывают планируемое увеличение нагрузки в будущем, чтобы трансформатор не оказался перегруженным через несколько лет. Слишком высокая мощность приводит к повышенным потерям холостого хода, а слишком низкая — к перегрузкам и риску аварий.
Можно ли подключать несколько трансформаторов параллельно и как это влияет на работу сети?
Да, несколько трансформаторов можно подключать параллельно, если их параметры совпадают или близки друг к другу по напряжению и внутреннему сопротивлению. Параллельное включение позволяет распределять нагрузку между устройствами и создавать резерв. Однако необходимо правильно выбрать схему соединения и защиту, чтобы избежать перегрузок, перекоса фаз и колебаний напряжения.
Как определить оптимальное распределение нагрузки между трансформаторами?
Оптимальное распределение нагрузки достигается с помощью расчетов по активной и реактивной мощности на каждую фазу. В схемах с несколькими трансформаторами нагрузку стараются распределять равномерно, чтобы исключить перегрузку одного устройства и снизить потери энергии. Для крупных систем применяют автоматические регуляторы и балансировочные устройства, которые корректируют распределение в реальном времени.
Как влияет резервирование трансформаторов на надежность энергоснабжения?
Наличие резервного трансформатора позволяет обеспечить бесперебойное питание при выходе из строя основного устройства. Это особенно важно для промышленных объектов и медицинских учреждений, где отключение электроэнергии недопустимо. Резервирование может быть полным, с параллельной работой и автоматическим переключением, или частичным, когда запасной трансформатор включается вручную при необходимости.
