Измерительные трансформаторы тока (ТТ) и напряжения (ТН) обеспечивают точность учета электроэнергии и защиту сетей. При выборе ТТ и ТН важно учитывать номинальные параметры сети: напряжение до 10 кВ требует трансформаторов с точностью 0,5–1,0, токи до 200 А – с классом точности 0,2–0,5. Несоблюдение этих характеристик приводит к ошибкам измерений и перегрузке защитных устройств.
Замена трансформаторов проводится при превышении допустимого тока вторичной цепи или ухудшении изоляции. Перед демонтажем требуется отключение сети и проверка отсутствия остаточного напряжения. Все соединения должны быть проверены на надежный контакт, а винтовые клеммы – затянуты с моментом 1,2–1,5 Н·м для ТТ и 0,8–1,0 Н·м для ТН, чтобы исключить нагрев и искрение.
Регулярная проверка коэффициента трансформации и сопротивления изоляции позволяет своевременно выявлять отклонения. Для ТТ сопротивление изоляции вторичной обмотки должно быть не менее 50 кОм при напряжении 500 В, для ТН – 100 кОм при 1 кВ. Соблюдение этих параметров гарантирует точность измерений и безопасность эксплуатации оборудования.

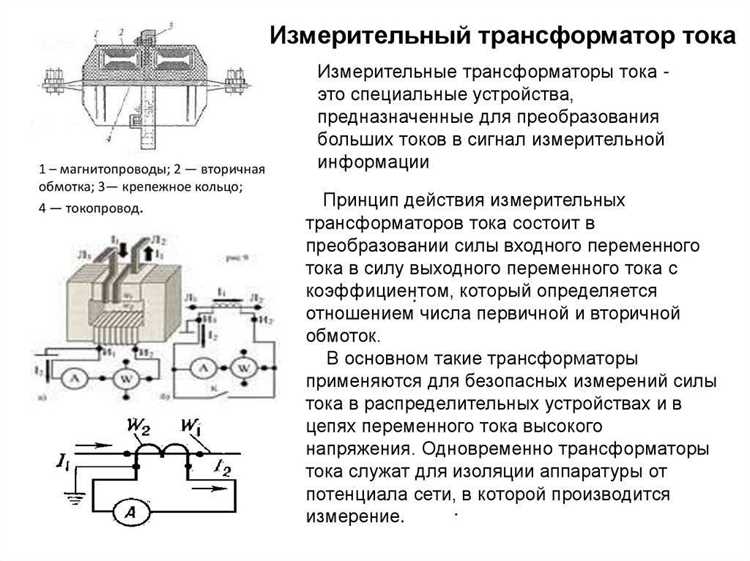

Выбор места установки трансформаторов в распределительном щите
Трансформаторы тока (ТТ) и напряжения (ТН) необходимо располагать так, чтобы обеспечить доступ для технического обслуживания и безопасное подключение к цепям. Минимальное расстояние между корпусом трансформатора и соседними элементами щита должно составлять не менее 200 мм для ТТ и 150 мм для ТН.
Следует избегать установки рядом с источниками тепла и вентиляционных отверстий. Максимальная рабочая температура трансформатора не должна превышать 40 °C. Рекомендуется оставлять пространство для естественной вентиляции минимум 50 мм с каждой стороны.
При установке нескольких трансформаторов необходимо предусмотреть раздельное крепление ТТ и ТН для исключения электромагнитного влияния друг на друга. Рекомендуется соблюдать расстояние между ними не менее 100 мм и избегать параллельного расположения вторичных цепей для снижения наводок.
В щитах с ограниченным пространством допускается установка трансформаторов на отдельных монтажных панелях с возможностью выдвижения, что облегчает замену без демонтажа основной линии. Обязательно предусматривать заземление корпуса и надежное крепление для исключения вибраций и смещения.
Подготовка проводки и крепежных элементов перед монтажом
Перед установкой измерительных трансформаторов тока и напряжения необходимо тщательно подготовить проводку и крепежные элементы, чтобы обеспечить безопасную и точную эксплуатацию оборудования.
Проверка и подготовка проводки включает следующие шаги:
- Осмотр кабелей на наличие механических повреждений, трещин или оголенных жил. Поврежденные участки подлежат замене.
- Выбор сечения проводов в соответствии с паспортными данными трансформатора: для трансформаторов тока до 400/5 А рекомендуется использовать медные провода с сечением не менее 2,5 мм², для трансформаторов напряжения 0,4–10 кВ – 4–6 мм².
- Очистка контактных концов проводов от окислов и изоляции на длину, необходимую для плотного подключения, обычно 10–12 мм.
- Маркировка проводов с указанием фаз и номинального напряжения для предотвращения ошибок при подключении.
Подготовка крепежных элементов включает:
- Проверку состояния монтажных шин, уголков и болтов. Металлические элементы не должны иметь коррозию или деформации.
- Использование крепежа из нержавеющей стали или оцинкованных изделий для помещений с повышенной влажностью.
- Контроль длины и диаметра болтов: для трансформаторов с корпусом до 200 мм достаточно M8–M10, для более крупных – M12–M16.
- Применение шайб и гроверов для обеспечения надежного прижима и предотвращения ослабления соединений при вибрациях.
Перед монтажом следует собрать комплект крепежа и проводки по позициям, проверить соответствие размеров отверстий на трансформаторе и панели, а также убедиться, что инструмент для затяжки (ключи, отвертки, динамометрические ключи) исправен и соответствует требуемым моментам затяжки, указанным в технической документации.
Только после выполнения всех перечисленных действий можно переходить к монтажу трансформаторов, что гарантирует точность измерений и долговечность установки.
Подключение первичных и вторичных цепей трансформаторов
Вторичная обмотка трансформатора тока подключается к измерительным приборам или реле защиты через медные провода сечением не менее 2,5 мм² для номинального тока до 5 А. Все соединения должны быть выполнены с использованием наконечников, надежно зафиксированных винтами с контролируемым моментом. Длина вторичных проводов рекомендуется минимальная, чтобы снизить наводки и ошибки измерений. Для трансформаторов напряжения первичная обмотка подключается напрямую к фазам сети согласно маркировке H1-H2, вторичная – к приборам через изолированные провода с обязательной проверкой полярности.
Перед окончательным подключением необходимо провести проверку сопротивления изоляции первичных и вторичных цепей мегомметром не менее 2 кОм/В номинального напряжения трансформатора. Все клеммы должны быть подписаны или промаркированы для исключения ошибок при обслуживании. При параллельном включении нескольких трансформаторов вторичных обмоток допускается соединение только с согласованной полярностью и одинаковыми коэффициентами трансформации, чтобы избежать короткого замыкания и перекоса фаз.
Методы проверки правильности фазировки и полярности
Проверка фазировки и полярности измерительных трансформаторов тока (ТТ) и напряжения (ТН) необходима для корректного функционирования защитных и измерительных схем. Основные методы проверки включают визуальный контроль, инструментальные измерения и проверку под нагрузкой.
- Визуальный контроль соединений:
- Сверка направления стрелок на корпусе ТТ с током нагрузки: стрелка указывает направление первичного тока.
- Контроль соединений по схеме включения треугольником или звездой для ТН.
- Проверка полярности с помощью тестового источника:
- Подключение переменного тока малой амплитуды к первичной обмотке ТТ.
- Наблюдение знака и амплитуды вторичного тока на амперметре или осциллографе.
- Сравнение результатов с ожидаемой фазой: совпадение направления тока подтверждает правильную полярность.
- Метод двух трансформаторов:
- Подключение вторичных обмоток двух ТТ к одному прибору (например, ваттметру).
- При правильной фазировке стрелка прибора отклоняется в сторону положительных значений.
- При обратной полярности стрелка отклоняется в противоположную сторону.
- Использование осциллографа или фазометра:
- Подключение осциллографа к вторичной обмотке для наблюдения формы сигнала.
- Сравнение фазового сдвига между первичным и вторичным сигналами.
- Фазовый сдвиг 0° или кратный 360° подтверждает правильную фазировку.
- Проверка под нагрузкой:
- Включение трансформатора в реальную цепь с небольшим током нагрузки.
- Сравнение показаний измерительных приборов с расчетными значениями.
- Любые расхождения могут указывать на неправильную фазировку или обратную полярность.
Регулярное применение этих методов обеспечивает точность измерений и надежность защитных схем, снижая риск ложных срабатываний и повреждений оборудования.
Техника безопасной замены старых трансформаторов на новые
Перед началом работ необходимо полностью отключить питание сети и убедиться в отсутствии остаточного напряжения с помощью высоковольтного тестера. Категорически запрещается работать под нагрузкой, даже при кратковременном снижении напряжения.
Все соединительные кабели должны быть тщательно маркированы перед отсоединением. Использование цветовой маркировки и нумерации клемм снижает риск ошибок при подключении нового оборудования.
Новые трансформаторы перед установкой проверяются на целостность изоляции. Допустимое сопротивление изоляции первичной и вторичной обмоток должно превышать 1000 Мом для оборудования на напряжение до 10 кВ, измеренное мегаомметром при 500 В.
При установке нового трансформатора необходимо закрепить корпус на виброустойчивом основании с уровнем отклонения не более 2 мм на 1 м. Крепежные болты следует затягивать динамометрическим ключом с усилием, указанным производителем.
В таблице приведены основные параметры для безопасного проведения замены:
| Этап | Действие | Рекомендации |
|---|---|---|
| Отключение питания | Полное обесточивание сети | Проверка отсутствия напряжения мегаомметром и высоковольтным тестером |
| Демонтаж старого трансформатора | Снятие вторичных цепей, затем первичных | Маркировка кабелей и клемм |
| Проверка нового трансформатора | Измерение сопротивления изоляции | Сопротивление >1000 Мом при 500 В для оборудования до 10 кВ |
| Установка и закрепление | Крепление на виброустойчивом основании | Уровень отклонения ≤2 мм на 1 м, затяжка болтов динамометрическим ключом |
| Подключение цепей | Сначала вторичная, затем первичная | Контроль фазировки и сопротивления обмоток |
| Заключительный контроль | Тестирование трансформатора под нагрузкой | Проверка отсутствия перегрева и нестабильности напряжения |
Все операции должны выполняться с использованием средств индивидуальной защиты: диэлектрических перчаток, защитных очков и спецобуви с изоляцией от земли. Недопустимо выполнение работ в условиях повышенной влажности или загрязнения поверхностей контактов.

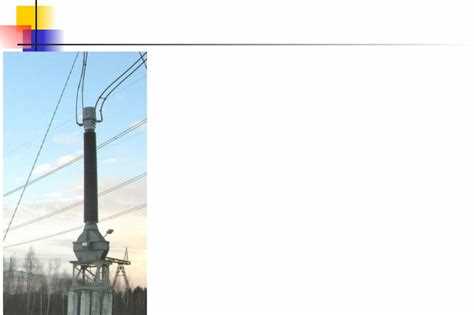

Использование защитных устройств при монтаже и проверке
При установке и замене измерительных трансформаторов тока и напряжения обязательна установка предохранителей и автоматических выключателей на входных и выходных цепях. Для трансформаторов тока рекомендуется использовать предохранители на вторичной стороне с номинальным током не выше 1,5–2 А, чтобы исключить перегрузку при коротких замыканиях.
Для трансформаторов напряжения монтаж и проверка требуют применения разрядников или защитных диодов на вторичной стороне, особенно при работе с сетями выше 10 кВ. Это предотвращает пробой изоляции при случайных замыканиях или наведённых импульсных напряжениях.
Перед проверкой исправности трансформаторов следует подключить контрольные реле или ограничители тока, которые фиксируют превышение допустимых значений и автоматически отключают цепь. Рекомендуется использование цифровых тестеров с встроенной защитой от обратного подключения и перегрузки по току.
При проведении измерений с помощью мультиметров или мостовых схем необходимо включать защитные предохранители в цепи измерения и применять изолирующие кабели с минимальным сопротивлением и допустимым напряжением не ниже на 20% номинального значения трансформатора.
Регулярная проверка защитных устройств перед монтажом и после подключения трансформаторов обеспечивает точность измерений и предотвращает повреждение оборудования из-за перегрузок, коротких замыканий и импульсных перенапряжений.

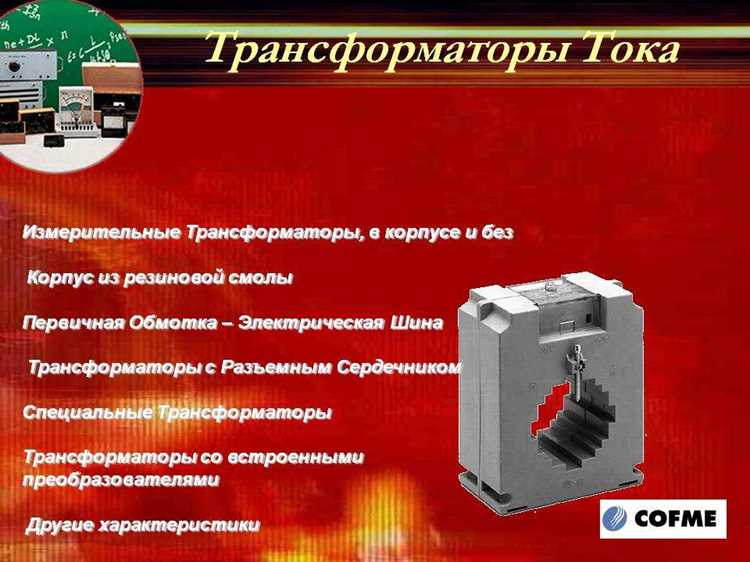

Регулировка и настройка вторичных обмоток под нагрузку
Регулировка вторичных обмоток выполняется с помощью перемещения отводов или переключателей на клеммной панели. При этом следует обеспечить, чтобы напряжение на нагрузке соответствовало номинальному значению в пределах ±1%. Для трансформаторов тока измеряют ток нагрузки на вторичной стороне и корректируют положение отводов так, чтобы ток вторичной обмотки был равен номинальному с точностью ±0,5%.
Настройку выполняют при последовательном подключении нагрузочного резистора, соответствующего коэффициенту трансформации. Для трансформаторов напряжения рекомендуется использовать стабилизированный источник и вольтметр с точностью не ниже 0,2%. При достижении номинального напряжения фиксируют положение переключателей и маркируют клеммы для предотвращения ошибок при эксплуатации.
После регулировки проводят повторное измерение сопротивления изоляции и проверку фазировки между первичной и вторичной обмотками. Несоответствие фаз требует корректировки соединений на клеммной панели. Все операции следует документировать: фиксируют значения вторичного напряжения или тока, положение отводов и серийный номер трансформатора.
Для поддержания точности работы трансформаторов рекомендуется повторять настройку через каждые 12 месяцев эксплуатации или после проведения капитального ремонта. Любое отклонение вторичного параметра свыше ±1% требует повторной регулировки под нагрузку.
Документирование работ и проверка измерительных показаний
После установки или замены трансформаторов тока (ТТ) и напряжения (ТН) необходимо вести детальную документацию выполненных работ. Рекомендуется фиксировать дату, точное место установки, серийные номера трансформаторов, характеристики первичной и вторичной обмоток, класс точности, а также состояние изоляции до начала эксплуатации.
Все подключения вторичных цепей должны быть занесены в схему с указанием фазировки и маркировки клемм. Любые отклонения от стандартной схемы подключения должны сопровождаться обоснованием и подписью ответственного инженера.

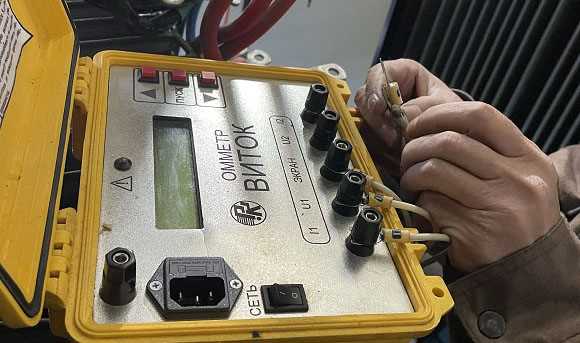

Перед подачей напряжения на трансформатор проводят измерение сопротивления изоляции с помощью мегаомметра на напряжение 1–2 кВ. Для ТТ сопротивление изоляции должно быть не ниже 100 МОм, для ТН – не ниже 50 МОм. Результаты фиксируются в журнале и в акте приемки.
Проверка измерительных показаний выполняется путем сравнения вторичных значений с известными эталонными токами или напряжениями. Для ТТ используют эталонный шунт или калиброванный амперметр, для ТН – стандартный вольтметр класса точности 0,2. Разрешенное отклонение для трансформаторов класса 0,5 составляет ±0,5% при нагрузке до 100% номинальной.
Все замеры заносятся в протокол с указанием времени, фаз и нагрузки. В протоколе фиксируют фактические вторичные значения, рассчитанный коэффициент трансформации и расхождение с паспортными данными. Подписи инженера и ответственного за эксплуатацию обязательны для юридической и технической силы документа.
При выявлении отклонений, превышающих паспортные допуски, трансформатор снимают с эксплуатации до устранения причин. После корректировки всех параметров повторно проводится проверка и составляется дополнительный протокол.
Хранение документации рекомендуется не менее 10 лет, включая схемы подключения, акты измерений, протоколы испытаний и акты приемки. Это обеспечивает трассируемость изменений и возможность оперативной диагностики при эксплуатации.
Вопрос-ответ:
Какие меры безопасности необходимо соблюдать при замене трансформатора тока?
Перед началом работ необходимо полностью отключить питающее напряжение и убедиться, что цепь обесточена. Все соединения должны быть надёжно заземлены. При работе с трансформаторами тока нельзя оставлять открытые выводы, так как при замкнутой вторичной цепи создаётся опасное напряжение. Использование защитных перчаток и инструментов с изоляцией является обязательным. Также важно следить за маркировкой фаз, чтобы избежать ошибок при подключении.
Можно ли устанавливать трансформатор напряжения самостоятельно без специальных знаний?
Самостоятельная установка трансформатора напряжения допускается только при наличии достаточного опыта работы с электроустановками и знания схем подключения. Ошибки при монтаже могут привести к короткому замыканию, выходу оборудования из строя или поражению электрическим током. Поэтому для людей без опыта лучше привлекать специалистов, которые выполнят проверку цепей и обеспечат правильное крепление и соединение.
Какие типы крепления трансформаторов используют в распределительных щитах?
Трансформаторы могут фиксироваться на DIN-рейке, с помощью болтового крепления или на специальных стойках. Выбор метода зависит от габаритов устройства, массы и условий установки. Для трансформаторов малой мощности чаще используют DIN-рейки, а для крупногабаритных применяют болтовое крепление с дополнительной фиксацией для предотвращения вибраций. При монтаже важно следить, чтобы трансформатор был доступен для обслуживания и визуального контроля.
Как проверить правильность подключения трансформатора после установки?
После установки трансформатора тока или напряжения необходимо провести проверку сопротивления изоляции и целостности обмоток. Затем проверяют фазировку и соответствие маркировки на клеммах. Для трансформаторов тока используют измерение вторичного тока при известной нагрузке, а для трансформаторов напряжения — проверку величины вторичного напряжения относительно первичного. Любые отклонения от номинальных значений требуют корректировки подключения до включения оборудования в работу.
Какие признаки указывают на необходимость замены трансформатора?
Замена трансформатора требуется при появлении трещин на корпусе, следов перегрева, постороннего запаха гари, значительного шума или вибраций. Также причиной могут быть отклонения вторичного сигнала от номинальных значений, что указывает на деградацию обмоток. В некоторых случаях трансформатор заменяют профилактически после определённого периода эксплуатации, особенно если он используется в условиях повышенной нагрузки или высокой влажности.
