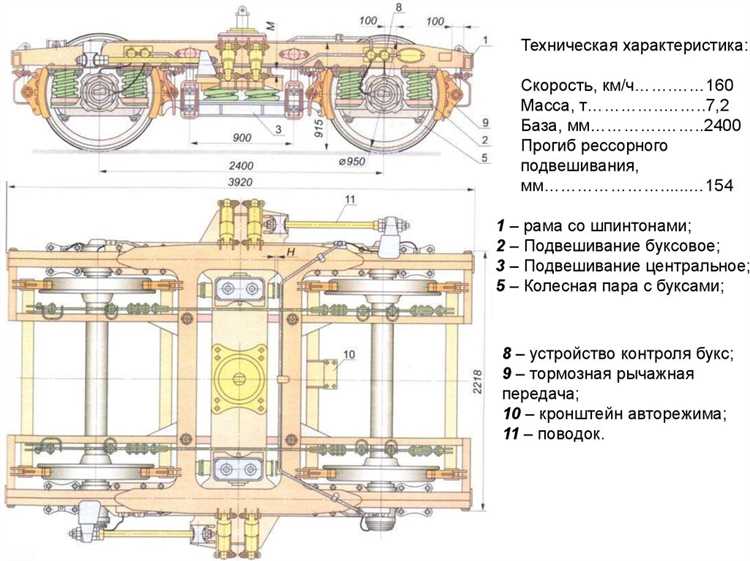

Автосцепка является ключевым элементом конструкции пассажирского вагона, обеспечивающим безопасное соединение с другими вагонами и локомотивом. Она должна выдерживать максимальные динамические нагрузки, возникающие при ускорении, торможении и прохождении кривых. Использование автосцепки, соответствующей установленным стандартам, снижает риск аварий и повышает надежность железнодорожного состава.
Современные требования к автосцепкам включают обязательное наличие прочной механической фиксации, системы амортизации ударных нагрузок и устройств, предотвращающих самопроизвольное расцепление. Конструкция должна обеспечивать совместимость с другими типами вагонов на линии, а материалы – выдерживать температурные колебания и воздействие влаги без деформаций.
Техническая эксплуатация автосцепок требует регулярного контроля износа деталей, смазки подвижных элементов и проверки упругости амортизирующих устройств. Несоблюдение этих требований приводит к повышенному риску поломок, увеличению вибраций и ускоренному износу вагонной тележки. Рекомендовано вести строгий учет всех проведенных проверок и замен элементов для поддержания эксплуатационной надежности.

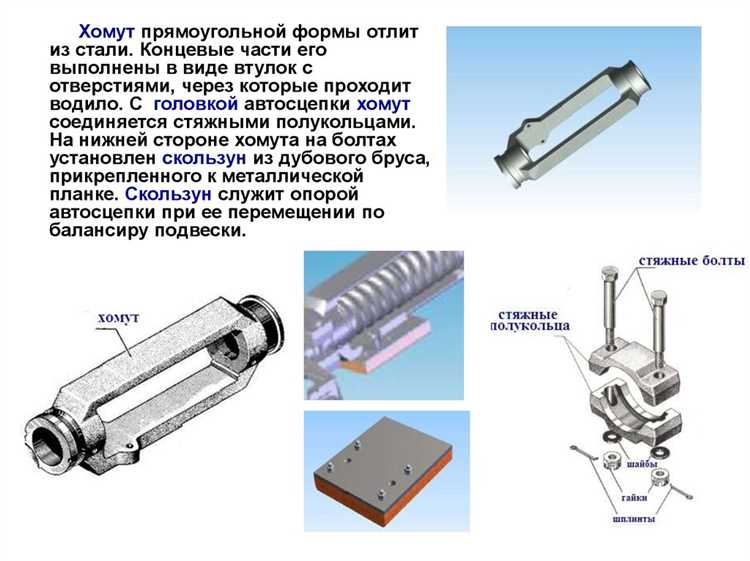

Материалы и прочность элементов автосцепки
Элементы автосцепки пассажирских вагонов изготавливаются из легированных конструкционных сталей с пределом прочности на разрыв не менее 900 МПа. Основные детали, включая крюки, серьги и тяговые болты, проходят термическую обработку для повышения твердости до 280–320 HB без снижения вязкости металла.
Корпуса автосцепки подвергаются цифровому контролю дефектов методом ультразвукового и магнитного контроля, чтобы исключить наличие трещин и внутренних включений. Допустимая глубина поверхностных дефектов не превышает 0,2 мм.
Все соединительные элементы должны выдерживать статическую нагрузку, превышающую расчетную тяговую силу на 25–30%. Для динамических испытаний автосцепка подвергается циклическим нагрузкам до 1,2 млн циклов, имитирующим эксплуатацию на протяжении 25 лет.
Материалы покрытия элементов автосцепки включают антикоррозийные составы на основе цинка и фосфатных соединений. Толщина защитного слоя должна быть не менее 50 мкм, обеспечивая эксплуатацию без признаков коррозии при влажности до 95% и температуре от -50°С до +50°С.
Особое внимание уделяется болтовым соединениям и втулкам: они должны изготавливаться из закаленной стали с классом точности не ниже 7 и допуском на износ 0,05 мм, чтобы обеспечить долговечность сцепки при постоянных вибрациях и ударных нагрузках.

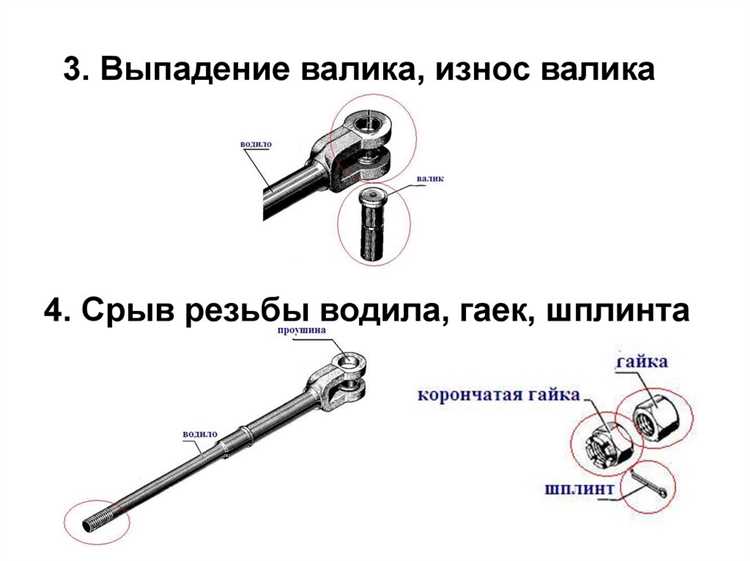

Максимальная допустимая нагрузка на сцепное устройство
Максимальная допустимая нагрузка на автосцепку пассажирского вагона определяется паспортными характеристиками сцепного устройства и нормативами ГОСТ Р 53703-2010. Для современных пассажирских вагонов она составляет 1,5–2,0 МН при статической нагрузке и до 2,5 МН при кратковременных динамических воздействиях, учитывая ускорения при торможении и трогании с места.
При расчете допустимой нагрузки учитывается масса состава, распределение вагонов по осям и коэффициенты динамического увеличения. Нагрузка не должна превышать предельное значение, указанное производителем сцепного устройства, чтобы исключить пластическую деформацию или разрушение элементов автосцепки.
Для проверки соответствия нагрузочным требованиям проводят статические испытания с калиброванными домкратами и динамические тесты на железнодорожных полигонах. Любое отклонение от допустимой нагрузки требует замены или усиления сцепного устройства.
Рекомендуется фиксировать фактическую нагрузку при эксплуатации с помощью датчиков усилия, особенно на участках с частыми ускорениями и торможениями. Это позволяет своевременно выявлять перегрузку и предотвращать аварийные ситуации.
Совместимость с типами пассажирских вагонов
Автосцепка должна обеспечивать надежное соединение всех категорий пассажирских вагонов, включая купейные, плацкартные, спальные и специальные вагоны-рестораны. Для стандартных вагонов применяются сцепки модели СА-3 с рабочей нагрузкой до 3,5 тонн. Для вагонов повышенной комфортабельности рекомендуется использовать усиленные сцепки с увеличенным ресурсом на износ и повышенной стойкостью к динамическим нагрузкам.
Совместимость с вагонами различной длины и массы требует учета механических характеристик автосцепки, включая длину хода замка и допустимые углы отклонения при кривых и уклонах. Для вагонов с длиной свыше 26 метров необходимо применение сцепок с увеличенным ходом замка не менее 35 мм и повышенной прочностью корпуса сцепного устройства.
Автосцепка должна сохранять функциональность при сочетании разных поколений вагонов, включая модернизированные и исторические модели, с учетом различий в расположении монтажных элементов. Для этого рекомендуется использовать адаптеры и регулировочные вставки, позволяющие корректировать высоту и смещение сцепки до ±10 мм без снижения прочности соединения.
Испытания на совместимость должны включать моделирование максимальной эксплуатационной нагрузки на сцепку при полной загрузке вагонов, резкие тормозные воздействия и динамику при кривых с радиусом менее 150 метров. Только сцепки, успешно прошедшие комплексные испытания, допускаются к эксплуатации на пассажирских поездах смешанного состава.
Устройство и работа механизма автоматического сцепления
Механизм автоматического сцепления пассажирских вагонов состоит из корпуса сцепки, зацепного крюка, замкового устройства и системы амортизации. Корпус изготовлен из высокопрочной стали марки 38ХГС с термообработкой, что обеспечивает выдержку усилий до 1200 кН при сцеплении поездов полной массой.
Зацепной крюк выполнен с закругленными кромками для уменьшения износа контактных поверхностей. Замок сцепки оснащён пружинным блокиратором, который фиксирует крюк в момент соединения вагонов и исключает самопроизвольное расцепление. Система амортизации включает резинометаллические элементы и гидравлический демпфер, гасящий ударные нагрузки до 0,25 м/с² при стыковке.
Работа механизма начинается при сближении вагонов. Контактные поверхности крюка и корпуса приводят к срабатыванию блокиратора. Одновременно гидравлический демпфер поглощает кинетическую энергию, предотвращая ударное воздействие на вагонные рамы. После полного соединения пружинный замок фиксирует крюк, обеспечивая непрерывность тягового усилия. Для расцепки необходимо поднять предохранительный рычаг, что разобщает блокиратор и освобождает крюк.
Регулярная проверка состояния пружин, демпфера и износ контактных поверхностей рекомендуется каждые 25 000 км пробега вагона. Любые микротрещины на крюке или деформация корпуса требуют немедленной замены деталей для сохранения эксплуатационной безопасности.
Безопасность эксплуатации при движении по кривым и уклонам
Автосцепка пассажирских вагонов должна обеспечивать устойчивость состава при прохождении кривых радиусом менее 300 метров и уклонов до 35‰. Конструкция сцепного устройства учитывает боковые силы, возникающие при изгибе пути, и обеспечивает равномерное распределение нагрузок между вагонами.
Ключевые требования к безопасной эксплуатации:
- Прочность сцепного крюка и шплинтов должна выдерживать статическую нагрузку на 25% выше максимальной осевой силы при движении по кривым и уклонам.
- Смазочные элементы и подвижные соединения обязаны обеспечивать минимальный коэффициент трения, чтобы исключить заедание и преждевременный износ при боковых смещениях вагонов.
- Механизм должен сохранять вертикальную и горизонтальную подвижность с ограничением максимального углового отклонения ±5° относительно продольной оси вагона.
Рекомендации по эксплуатации:
- Перед движением по сложным участкам пути проверять состояние пружинных и демпфирующих элементов сцепки, чтобы исключить снижение упругости или жесткости.
- При эксплуатации на уклонах свыше 20‰ использовать ограничения скорости для уменьшения динамических ударов между вагонами.
- Регулярно контролировать люфт в сцепке; отклонения более 10 мм могут привести к расцеплению при резких маневрах.
- Учитывать направление кривой и уклона при формировании состава, располагая более тяжелые вагоны ближе к локомотиву для равномерного распределения сил.
Соблюдение этих требований обеспечивает надежное сцепление вагонов и снижает риск аварийных ситуаций при движении по сложному рельсовому профилю.
Системы демпфирования ударных нагрузок

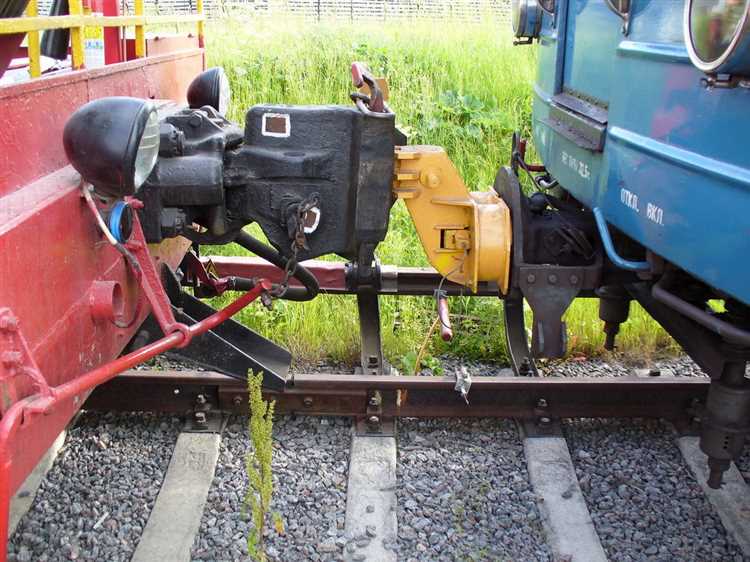

Системы демпфирования в автосцепках пассажирских вагонов предназначены для снижения пиковых нагрузок, возникающих при трогании, торможении и движении по кривым. Основная цель – уменьшение динамических усилий на сцепное устройство и раму вагона, предотвращение ускоренного износа и разрушений элементов конструкции.
Ключевые типы демпфирующих систем:
- Пружинно-гидравлические буферы: сочетают упругие свойства пружин с вязким сопротивлением жидкости, обеспечивая постепенное гашение энергии удара. Рекомендуемое рабочее давление жидкости: 0,8–1,2 МПа.
- Эластомерные вставки: изготовлены из полиуретана или высокопрочного каучука, поглощают до 30–40% кинетической энергии сцепки. Толщина вставки варьируется от 20 до 50 мм в зависимости от массы вагона и максимальной скорости движения.
- Пневматические демпферы: используют сжатый воздух для смягчения ударов. Обеспечивают плавное распределение усилия при скорости столкновения до 15 км/ч. Резервуар и компрессор системы должны выдерживать давление до 0,6 МПа.
Эффективная работа демпфирующих систем требует:
- регулярного контроля состояния амортизаторов и эластомерных элементов каждые 20 000 км пробега;
- замены рабочих жидкостей в гидравлических буферах каждые 12 месяцев;
- проверки герметичности пневматических камер и уплотнений перед каждым сезоном эксплуатации;
- согласования демпфирующих характеристик с допустимыми нагрузками на автосцепку, указанными в технической документации вагона.
Правильная настройка демпфирования снижает риск образования трещин на элементах сцепки, уменьшает шум и вибрацию в салоне, а также продлевает срок службы автосцепного устройства и ходовой части вагона.

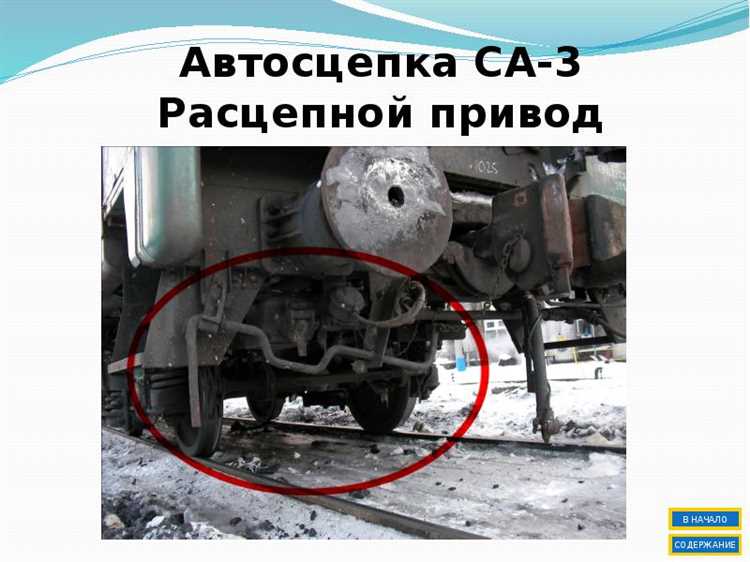

Обслуживание и проверка состояния автосцепки
Проверка состояния автосцепки должна проводиться не реже одного раза в сутки при интенсивной эксплуатации и при каждом технологическом осмотре вагона. Основное внимание уделяется износу захватных элементов, целостности болтовых соединений и корректной работе амортизирующих механизмов.
Необходимо измерять зазоры между подвижными частями сцепки. Допустимый люфт по вертикали и горизонтали не должен превышать 2 мм. При превышении этого значения элементы сцепки подлежат регулировке или замене.
Осмотр металлических деталей включает выявление трещин, деформаций и следов коррозии. В местах контакта с буксовыми рамами и тележками требуется регулярная очистка от смазки и загрязнений с последующей повторной обработкой смазочными материалами, рекомендованными производителем.
Амортизирующие элементы проверяются на упругость и целостность. Пружины, резинометаллические и гидравлические демпферы должны обеспечивать плавное восприятие ударных нагрузок. При снижении жесткости или появлении течей демпферы подлежат замене.
Визуальный контроль сопровождается функциональной проверкой сцепного устройства: автоматическое соединение и разъединение вагонов должно выполняться без дополнительных усилий. Любые затруднения указывают на необходимость детальной разборки и технического вмешательства.
Документирование проведенных проверок и ремонтов является обязательным. Журнал обслуживания должен содержать дату, выявленные дефекты, выполненные работы и подпись ответственного лица. Это обеспечивает отслеживаемость состояния автосцепки и предотвращает аварийные ситуации.
Требования к маркировке и документации на автосцепку
Каждое сцепное устройство должно иметь индивидуальный идентификационный номер, выбитый на корпусе, который обеспечивает прослеживаемость и подтверждает соответствие установленным стандартам. Номер должен быть устойчив к механическим воздействиям и температурным колебаниям, читаемым на расстоянии не менее 1 метра.
Маркировка должна содержать сведения о производителе, дату выпуска, максимальную допустимую нагрузку и тип сцепного устройства. Все символы должны быть выполнены четко, без возможности искажения при эксплуатации или обслуживании.
Документация, сопровождающая автосцепку, включает паспорт изделия, инструкцию по эксплуатации, сертификаты соответствия ГОСТ или Техническому регламенту Таможенного союза, а также протоколы испытаний на прочность и износостойкость. Каждый документ должен быть датирован и подписан ответственным лицом.
При замене или ремонте сцепки обязательна фиксация всех операций в журнале технического обслуживания, с указанием даты, вида работ, использованных деталей и подписи персонала. Эти записи должны сохраняться не менее 5 лет для проверки инспекционными органами.
На всех документах и маркировке не допускаются сокращения или символы, которые могут вызвать неоднозначное толкование характеристик устройства. Информация должна быть доступна и понятна для персонала станций и технических служб.
Вопрос-ответ:
Какие основные функции выполняет автосцепка пассажирского вагона?
Автосцепка обеспечивает надежное соединение вагонов между собой, передает силы при движении и торможении, а также гарантирует безопасность пассажиров. Она должна выдерживать как статические нагрузки от веса вагонов, так и динамические нагрузки при ускорении, торможении и движении по кривым участкам пути. Конструкция автосцепки учитывает требования к демпфированию ударных нагрузок, чтобы минимизировать риск повреждений и дискомфорта.
Какие материалы применяются для изготовления автосцепок и почему?
Для изготовления элементов автосцепки используют высокопрочные стали, устойчивые к трению и усталости металла. Некоторые детали могут иметь термообработку для повышения твердости. Материалы выбирают с расчетом на долговечность, сопротивление коррозии и способность выдерживать многократные циклы нагрузки без деформации. Использование прочных сплавов снижает риск поломки и повышает надежность сцепного механизма.
Какая документация должна сопровождать автосцепку пассажирского вагона?
Каждая автосцепка поставляется с паспортом изделия, где указаны тип, серийный номер, дата изготовления, технические характеристики и инструкции по монтажу и обслуживанию. Также предоставляется сертификат соответствия государственным нормам и нормативная документация на проверку прочности и безопасности. Эти документы позволяют контролировать соответствие сцепного устройства стандартам и обеспечивают возможность проведения технического обслуживания.
Как проверяют исправность автосцепки перед эксплуатацией вагона?
Проверка включает визуальный осмотр на наличие трещин, деформаций или коррозии, контроль работы механизма замка, смазку подвижных элементов и проверку правильности монтажа на раме вагона. Кроме того, проводят функциональные испытания на сцепку с другим вагоном для подтверждения надежного соединения и отсутствия люфтов, которые могут вызвать ударные нагрузки. Регулярные проверки снижают риск аварийных ситуаций при движении по железной дороге.
Какие ограничения по нагрузке существуют для автосцепок пассажирских вагонов?
Каждая автосцепка имеет расчетное значение максимальной допустимой нагрузки, которое определяется конструкцией и материалами. Это значение включает статические нагрузки от веса вагонов и динамические нагрузки при ускорении, торможении и движении по кривым. Превышение допустимой нагрузки может привести к поломке сцепного устройства, деформации элементов или нарушению безопасности пассажиров. Контроль нагрузки осуществляется как при проектировании состава, так и при эксплуатации вагонов.
