Электрощит – это не просто набор проводов и компонентов, а ключевое звено системы электроснабжения, обеспечивающее безопасность и надежность работы всего электрического оборудования. Каждый элемент в его составе должен быть выбран с учетом специфики нагрузки, условий эксплуатации и требований безопасности. Важно понимать, что неправильный подбор или установка компонентов может привести к коротким замыканиям, перегреву проводки и даже пожарам.
Основные элементы электрощита включают автоматические выключатели (АВ), дифференциальные автоматы, реле напряжения, счетчики, устройства защиты от перегрузок и замыканий, а также системы заземления. Каждый из этих элементов выполняет свою конкретную функцию, и их правильное взаимодействие критически важно для обеспечения стабильности и безопасности электроснабжения.
Автоматические выключатели – это устройства, которые защищают проводку от перегрузок и коротких замыканий, автоматически отключая электрическую цепь при возникновении неисправностей. Важно правильно подбирать номиналы этих устройств в зависимости от сечения проводников и мощности подключаемого оборудования. Это исключит возможность ненужных срабатываний при малых нагрузках и обеспечит надежную защиту при авариях.
Дифференциальные автоматы играют ключевую роль в защите от поражения электрическим током, отключая питание в случае утечек тока, что особенно важно при эксплуатации электрических приборов с повышенной влажностью или в помещениях с высоким риском поражения током.
Рекомендуется использовать устройства защиты, соответствующие стандартам безопасности, таким как IEC 60364 и ГОСТ Р 50571.1. Эти стандарты учитывают не только технические, но и экологические аспекты, такие как защита от перегрева и оптимизация энергозатрат.
Как правильно выбрать автоматические выключатели для электрощита?
Номинальный ток выключателя должен соответствовать максимальной нагрузке, которую может выдержать проводка. Обычно этот параметр указывается на самом выключателе. Например, для бытовых установок используются устройства с номиналом от 6 до 32 А. Важно, чтобы номинальный ток выключателя был выше рабочей нагрузки, но при этом не слишком велик, чтобы в случае короткого замыкания устройство сработало вовремя.
Тип срабатывания автоматических выключателей делится на два вида: термомагнитные и электромагнитные. Термомагнитные устройства срабатывают при перегрузке за счет нагрева токопроводящих элементов, а электромагнитные – при коротком замыкании. В большинстве случаев для бытовых целей подходят термомагнитные устройства, которые обеспечивают защиту от перегрузки и короткого замыкания.
Характер нагрузки имеет значение при выборе типа автомата. Если нагрузка с переменными токами (например, электродвигатели), то лучше выбирать устройства с характеристиками B или C. Тип B срабатывает при кратковременных перегрузках, тип C – при более длительных. Для оборудования с индуктивными нагрузками рекомендуется использовать автоматы с типом C или D.
Дополнительные функции включают наличие функции защиты от перенапряжений, автоматическое включение после срабатывания, а также возможность дистанционного управления. Эти функции полезны в более сложных или специфичных системах, но для стандартного бытового электрощита они не являются обязательными.
Наконец, при выборе стоит учитывать качество и бренд устройства. Лучше выбирать продукцию известных производителей, таких как Schneider Electric, Siemens или Legrand, которые гарантируют надежность и долговечность своей продукции.

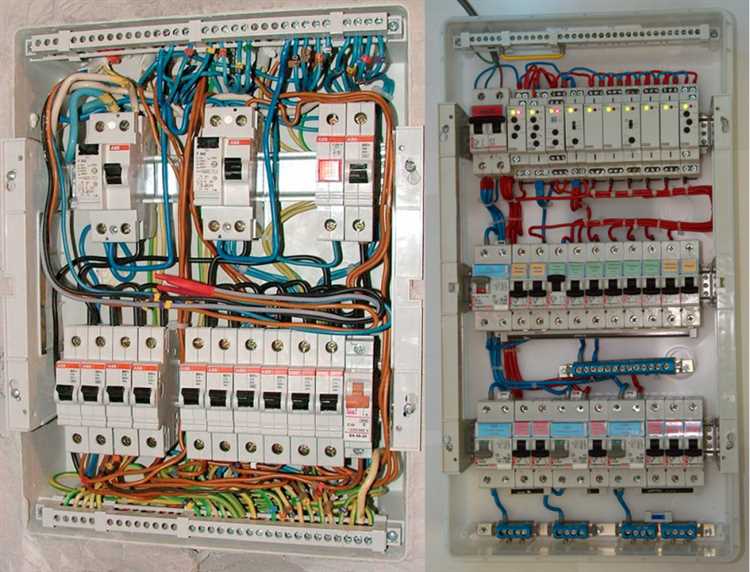

Роль УЗО в обеспечении безопасности электрощита
Основная функция УЗО – защита от прямого и косвенного контакта с токоведущими частями. Устройство реагирует на разницу между током, поступающим в потребитель и выходящим из него. При возникновении утечки электричества (например, из-за повреждения изоляции) УЗО мгновенно размыкает цепь.
УЗО эффективно защищает от поражения электрическим током в случае повреждения проводки или при использовании электроприборов с нарушенной изоляцией. Однако оно не может защитить от короткого замыкания или перегрузки, для чего в схеме электрощита должны присутствовать другие устройства защиты, такие как автоматические выключатели.
Рекомендуется устанавливать УЗО в каждой отдельной линии питания, особенно в местах с высокой вероятностью утечек тока, таких как ванные комнаты, кухни и наружные освещения. Для жилых помещений стандартной нормой является использование УЗО номиналом 30 мА, что обеспечивает адекватную защиту от поражений током при контактировании с живыми частями.
Важным аспектом установки УЗО является правильный выбор его типа. Существуют УЗО разных типов (А, AC, B и др.), которые могут быть выбраны в зависимости от особенностей электрической нагрузки. Тип «А» обеспечит защиту от утечек переменного и пульсирующего тока, что идеально для большинства бытовых условий, в то время как тип «B» необходим для защиты сложных установок с переменным и постоянным током.
Срок службы УЗО ограничен, и оно требует регулярного тестирования. Для этого большинство устройств имеют кнопку проверки, которая позволяет имитировать утечку тока. Чтобы удостовериться в правильности работы устройства, тестирование следует проводить минимум раз в месяц. Важно также учитывать, что УЗО должно быть правильно установлено и подключено, чтобы избежать его некорректной работы при возникновении аварийной ситуации.

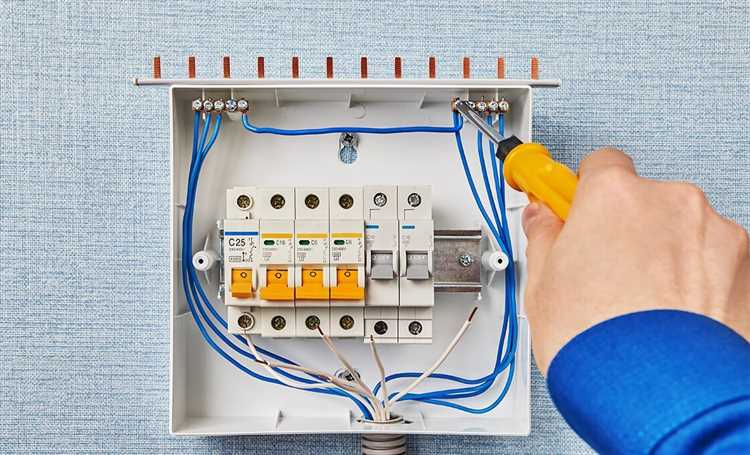

Какие типы проводки необходимы для подключения электрощита?
Для подключения электрощита используют несколько типов проводки, каждый из которых имеет свои особенности и области применения. Основные виды проводки, которые используются для этой цели, это: скрытая проводка, открытая проводка и кабельные каналы. Важно правильно выбрать проводку в зависимости от типа здания, требований безопасности и мощности подключаемого оборудования.
Скрытая проводка используется в случае, если необходимо скрыть проводку внутри стен или потолков. Для таких систем чаще всего применяют многожильные кабели с медными жилами. Эти кабели обладают высокой проводимостью и устойчивы к нагрузкам, что делает их идеальными для подключения электрощита. Они могут быть выполнены в изоляции, защищающей от механических повреждений и воздействия влаги.
Открытая проводка применяется в помещениях, где не требуется скрыть кабели. Это часто используется в промышленных или складских помещениях, а также в тех случаях, когда необходимо легко проводить замену и обслуживание проводки. В таких системах часто применяют гибкие кабели или провода, которые можно быстро протянуть вдоль стен или потолков с помощью кронштейнов или кабельных каналов.
При подключении электрощита важно правильно выбирать сечение проводов. Для защиты кабелей от перегрузок и коротких замыканий используются автоматические выключатели, соответствующие сечению проводов. Например, для проводки с сечением 1,5 мм² достаточно использовать автоматический выключатель на 16 А, но для проводки с сечением 4 мм² потребуется выключатель на 25 А.
Для питания крупных электроприборов (например, электродвигателей) или высоковольтных приборов используются силовые кабели с повышенной изоляцией. Эти кабели обеспечивают не только высокую проводимость, но и защиту от внешних воздействий, таких как механические повреждения или высокая температура.
Немаловажную роль играет выбор изоляции проводов. Важно использовать кабели с термостойкой изоляцией в помещениях, где возможны высокие температуры или пожарная опасность. Для защиты от воздействия внешней среды, включая влагу и химические вещества, применяют кабели с защитными оболочками, которые имеют высокую степень герметичности.
Также стоит учитывать, что подключение электрощита требует соблюдения нормативов по прокладке проводки, установленным в строительных и электротехнических правилах. При этом проводка должна быть выполнена с учетом нагрузок на каждую линию и возможных скачков напряжения.

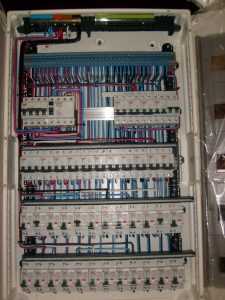

Как защитить электрощиты от перегрузок и коротких замыканий?
Для обеспечения безопасной работы электрощитов необходимо установить эффективные средства защиты от перегрузок и коротких замыканий. Эти два типа неисправностей могут привести к повреждению оборудования и создать угрозу для людей. Рассмотрим ключевые методы защиты.
1. Автоматические выключатели (АВ)
Автоматические выключатели играют важнейшую роль в защите от перегрузок и коротких замыканий. Они автоматически размыкают цепь, если ток превышает допустимый уровень. Выбирая АВ, следует учитывать следующие параметры:
- Номинальный ток: должен соответствовать номиналу кабеля или проводника для предотвращения перегрева.
- Кривая срабатывания: для защиты от короткого замыкания выбирают устройства с быстрым срабатыванием, а для перегрузок – с более длительным временем реакции.
- Класс защиты: для промышленных объектов обычно применяются устройства с классом защиты IP 20 и выше.
2. Реле тепловой защиты
Реле тепловой защиты реагируют на перегрузки по току, которые приводят к перегреву проводников. Эти устройства необходимо устанавливать в цепях с высоким риском перегрева. Важно правильно настроить реле, чтобы оно срабатывало при достижении критической температуры, но не слишком быстро, чтобы не нарушить нормальную работу оборудования.
3. Предохранители
Предохранители обеспечивают простую и надежную защиту от коротких замыканий. Они срабатывают при превышении тока и разрывают цепь. Предохранители могут быть разных типов:
- Плавкие: разрушаются при перегрузке, предоставляя надежную защиту от коротких замыканий.
- Мгновенные: срабатывают при малейшем превышении тока, что позволяет мгновенно изолировать неисправность.
4. Защита от короткого замыкания в кабелях
Для защиты кабелей от коротких замыканий используют специальные устройства – защитные устройства, которые срабатывают при аварийном повышении тока в цепи. Кабели с усиленной защитой (например, с двойной изоляцией) значительно снижают вероятность возникновения замыкания.
5. Установление зон защиты
Каждый электрический щит должен быть оснащен системой зон защиты, где каждая зона отвечает за конкретную цепь. Это позволяет локализовать повреждения и минимизировать последствия аварий. Например, автоматический выключатель может отключить лишь ту часть системы, в которой произошло короткое замыкание, не затрагивая весь щит.
6. Правильный выбор и монтаж компонентов электрощита
Качество компонентов напрямую влияет на безопасность. Использование оригинальных и сертифицированных устройств, таких как автоматические выключатели, реле и предохранители, с соблюдением всех технических требований и рекомендаций производителя – залог надежности. Убедитесь, что монтаж выполняется квалифицированным специалистом, соблюдая стандарты и правила электробезопасности.
Реализация данных мер значительно повысит надежность работы электрощита, минимизирует риски повреждения оборудования и гарантирует безопасную эксплуатацию.

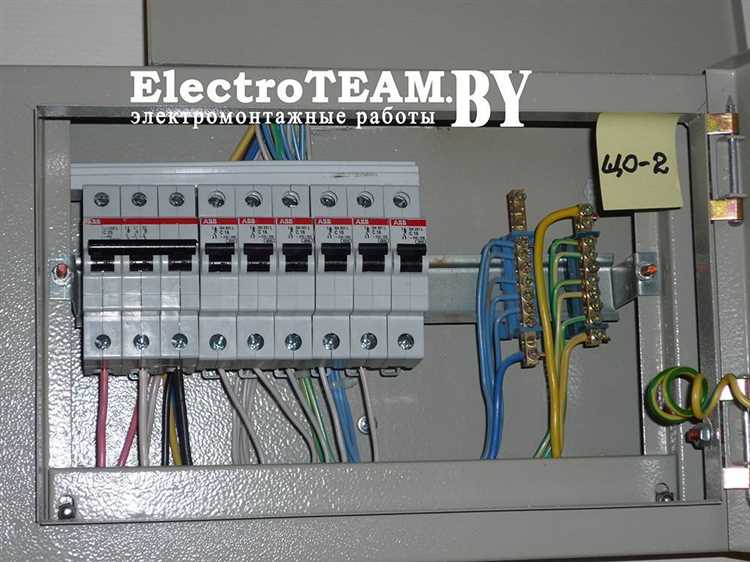

Как организовать заземление в электрической панели?
Правильная организация заземления в электрической панели – ключевая мера для обеспечения безопасности работы с электрическим оборудованием. Важно следовать строгим стандартам и нормам, чтобы предотвратить поражение электрическим током и минимизировать риск возгораний.
Основной элемент заземляющей системы – это заземляющий провод, который должен быть надежно подключен к корпусу электрощита и связан с системой заземления. Для этого используется медь или сталь с медным покрытием, так как эти материалы обладают отличной проводимостью.
Перед установкой заземления убедитесь, что в месте монтажа электрического щита имеется доступ к системе заземления, которая должна быть выполнена в виде заземляющего контура или заземляющего электродов. Использование отдельных заземляющих проводов для каждого элемента электрощита или оборудование, подключенного к щиту, способствует минимизации риска короткого замыкания.
Для соединения заземляющего провода с корпусом щита используется клеммник, который должен быть установлен в доступном месте, чтобы при необходимости можно было быстро и безопасно проверить соединение. Важно, чтобы клеммник был выполнен из материалов, устойчивых к коррозии, таких как латунь или сталь с антикоррозийным покрытием.
При подключении заземляющего провода к корпусу панели используйте специальную клемму с зажимом для надежного контакта. Важно, чтобы заземление было подключено непосредственно к металлическому корпусу, а не к внутренним частям электрощита, чтобы избежать ложных срабатываний и обеспечить максимальную эффективность.
Также следует учитывать, что заземляющий провод должен иметь достаточно низкое сопротивление, чтобы обеспечить быструю проводимость тока в случае короткого замыкания. Это достигается за счет использования проводов с сечением не менее 6 мм² для медных проводников и 10 мм² для алюминиевых проводников.
Не менее важным моментом является правильный выбор местоположения заземляющего кабеля. Он должен располагаться таким образом, чтобы избежать повреждений, перегибов и контакта с высоковольтными проводами. Желательно, чтобы кабель был защищен от механических повреждений и попадания влаги.
Наконец, после установки заземления необходимо провести его проверку с помощью измерительных приборов, чтобы удостовериться в отсутствии ошибок и правильности подключения. Для этого используется мегометр, который позволяет проверить сопротивление заземления.

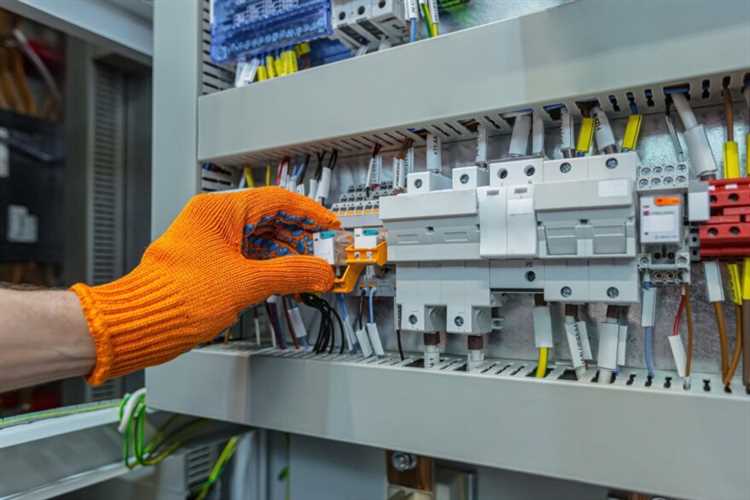

Какие инструменты и аксессуары требуются для монтажа электрощита?
Для качественного монтажа электрощита необходима определённая оснастка, которая обеспечит безопасность и эффективность работы. Оборудование и инструменты могут варьироваться в зависимости от типа щита, но базовый набор включает в себя следующие элементы.
1. Отвертки и индикаторные отвертки. Стандартный набор отверток с изолированными ручками необходим для работы с контактами и винтовыми соединениями. Важно использовать инструменты с изоляцией, чтобы минимизировать риск поражения электрическим током. Индикаторные отвертки служат для проверки наличия напряжения в цепи.
2. Плоскогубцы и бокорезы. Эти инструменты используются для зачищения проводов, нарезки проводников и манипуляций с монтажными элементами. Плоскогубцы с изоляцией обеспечат безопасность при работе с проводами под напряжением.
3. Рулетка и уровень. Рулетка необходима для точных замеров при установке щита на стене и распределении компонентов внутри. Уровень используется для проверки вертикальности и горизонтальности монтажа оборудования, чтобы избежать возможных ошибок в будущем.
4. Ключи и разводные ключи. Необходимы для закрепления болтов и гаек, особенно при установке шины заземления или других крупных монтажных элементов. Ключи с изолированными ручками – обязательный элемент для работы в условиях повышенной опасности.
5. Инструмент для зачищения проводов. Автоматические или ручные зачищающие инструменты ускоряют процесс подготовки проводников, снижая риск повреждения жил. Зачистка проводов – важный этап при подключении клемм и зажимов.
6. Клеммники и изолента. Используются для соединения проводов и обеспечения защиты от коротких замыканий. Изолента нужна для дополнительно изоляции отдельных соединений или проводов, особенно в местах их пересечения.
7. Клеммные колодки и монтажные планки. Колодки для соединения проводников и монтажные планки для крепления электрических компонентов внутри щита обеспечат аккуратность и надёжность конструкции. Колодки должны быть качественными, с возможностью быстрого соединения и разъединения проводников.
8. Электрический тестер. Это обязательный инструмент для проверки проводимости и корректности подключений. Тестер помогает обнаружить скрытые проблемы, такие как слабый контакт или повреждение изоляции.
9. Защитные перчатки и очки. Для обеспечения безопасности при работе с электрощитами стоит использовать защитные средства, чтобы минимизировать риск травм от случайных поражений током или механических повреждений.
Каждый инструмент в процессе монтажа должен использоваться строго по назначению. Выбор качественных аксессуаров обеспечит долговечность работы электрощита и снизит вероятность неполадок в будущем.
Вопрос-ответ:
Что входит в состав электрощита для безопасной работы?
Электрощит для безопасной работы включает в себя несколько важных компонентов: автоматические выключатели, которые защищают от коротких замыканий и перегрузок; дифференциальные устройства, которые обеспечивают защиту от утечек тока; устройства защиты от перенапряжений для защиты от скачков напряжения; а также трансформаторы, счетчики и индикаторы, позволяющие контролировать потребление электричества.
Как правильно выбрать оборудование для электрощита?
При выборе оборудования для электрощита нужно учитывать несколько факторов. Во-первых, важно понимать, какие нагрузки будут подключаться к сети, чтобы подобрать соответствующие защитные устройства. Во-вторых, следует учитывать требования безопасности, такие как защита от коротких замыканий, перенапряжений и утечек тока. Также важно проверять соответствие оборудования стандартам и сертификатам качества, а также выбирать компоненты, которые легко монтируются и обслуживаются в будущем.
Почему важно использовать устройства защиты от перенапряжений в электрощите?
Устройства защиты от перенапряжений необходимы для предотвращения повреждений оборудования, вызванных скачками напряжения. Такие скачки могут быть вызваны молнией, включением и выключением мощных электроприборов или неисправностями в сети. Защитное устройство помогает не только сохранить работоспособность техники, но и обеспечить безопасность всей электрической системы дома или предприятия.
Что такое дифференциальный автомат и как он работает?
Дифференциальный автомат — это устройство, которое сочетает в себе функции автоматического выключателя и устройства защитного отключения (УЗО). Он защищает не только от коротких замыканий и перегрузок, но и от утечек тока. Если происходит утечка тока на землю (например, через человека), дифференциальный автомат мгновенно отключает цепь, предотвращая возможные травмы или повреждения оборудования. Это особенно важно для повышения безопасности в помещениях с повышенной влажностью, таких как ванные комнаты или кухни.
Как часто нужно проводить обслуживание электрощита?
Обслуживание электрощита должно проводиться регулярно, минимум раз в год. При этом следует проверять состояние всех элементов, таких как автоматические выключатели, дифференциальные устройства и проводку. Если возникают подозрения на неисправности, например, при частых срабатываниях автоматов, обслуживание должно быть проведено немедленно. Важно также проверять, чтобы все соединения были надежно закреплены, и нет признаков перегрева.
Что такое электрощита и какое оборудование необходимо для его безопасной работы?
Электрощит — это система, в которой размещены различные электрические устройства, такие как автоматические выключатели, защита от короткого замыкания и устройства для управления электричеством. Оборудование для безопасной работы щита включает в себя устройства защитного отключения (УЗО), которые помогают предотвратить поражение током, а также устройства защиты от перенапряжений, которые защищают оборудование от скачков напряжения. Также важно использовать заземление и качественные соединения проводки, чтобы избежать перегрева и коротких замыканий.
Какие меры предосторожности необходимо соблюдать при монтаже электрощита?
При монтаже электрощита важно соблюдать несколько ключевых правил для обеспечения безопасности. Во-первых, необходимо точно следовать инструкции и использовать качественные материалы. Во-вторых, щит должен быть установлен в месте с хорошей вентиляцией, чтобы избежать перегрева оборудования. Также важно правильно провести заземление и тщательно проверить все соединения. Помимо этого, стоит установить элементы защиты от возможных коротких замыканий и перенапряжений. Регулярное обслуживание и проверка всех элементов щита поможет поддерживать его работу в безопасном и стабильном состоянии.
