Распределительная сеть в понимании ПУЭ – это совокупность кабельных и воздушных линий, а также распределительных устройств, обеспечивающих подачу электроэнергии от подстанций к вводам потребителей. Она должна соответствовать установленным требованиям по надежности, безопасности и допустимым потерям напряжения.
Ключевыми параметрами при проектировании являются напряжение сети, категория надежности электроснабжения и допустимая нагрузка. Для жилых и общественных зданий обычно применяются сети напряжением 0,4 кВ, тогда как промышленные объекты могут подключаться к уровням 6–10 кВ. Правильный выбор сечения проводников производится исходя из длительно допустимого тока, падения напряжения и условий прокладки.
В ПУЭ выделяются обязательные требования по защите от перегрузки и короткого замыкания, обеспечению селективности автоматических выключателей и применению устройств защитного отключения. Для кабельных линий особое внимание уделяется соответствию изоляции условиям эксплуатации, допустимой температуре нагрева жил и пожарной безопасности.
Организация распределительной сети требует учета схемы резервирования. Для объектов первой категории надежности ПУЭ предписывает наличие как минимум двух независимых источников питания. При этом должны быть предусмотрены устройства автоматического ввода резерва, исключающие длительное отключение потребителей.
Соблюдение требований ПУЭ при проектировании и эксплуатации распределительной сети позволяет снизить эксплуатационные риски, минимизировать аварийные отключения и обеспечить нормативный уровень электробезопасности для пользователей.
Определение распределительной сети в ПУЭ
Согласно Правилам устройства электроустановок, распределительной сетью называется совокупность кабельных и воздушных линий, а также устройств коммутации, обеспечивающих передачу электроэнергии от питающих центров до вводов потребителей. В ПУЭ закреплено, что такие сети включают как магистральные участки, так и ответвления к отдельным объектам.
Основная задача распределительной сети – доставка электроэнергии с заданными параметрами напряжения и надежности. Для этого применяются линии напряжением до 35 кВ, оборудованные трансформаторными подстанциями, распределительными пунктами и средствами защиты от коротких замыканий и перегрузок.
ПУЭ указывает, что распределительная сеть должна проектироваться с учетом категории надежности электроснабжения. Для объектов I категории предусматривается резервирование линий и автоматическое включение резерва. Для объектов II и III категорий допускается менее сложная схема, но с обязательным обеспечением безопасности и сохранности оборудования.
Ключевым требованием является возможность оперативного отключения поврежденного участка без обесточивания остальных потребителей. Это достигается секционированием линий и установкой коммутационных аппаратов в узловых точках сети.
Таким образом, распределительная сеть в понимании ПУЭ – это не только физическая линия электропередачи, но и комплекс технических решений, обеспечивающих надежность, безопасность и соответствие режима электроснабжения нормативам.
Классификация распределительных сетей по напряжению
Правила устройства электроустановок подразделяют распределительные сети по уровню напряжения на три основные группы: низковольтные, сети среднего напряжения и высоковольтные. Такая классификация связана с особенностями передачи электроэнергии, требованиями к безопасности и допустимыми потерями.
Низковольтные сети включают линии с напряжением до 1 кВ. Они применяются для питания жилых зданий, административных и бытовых объектов, а также малой промышленной нагрузки. При проектировании необходимо учитывать допустимые отклонения напряжения на зажимах потребителей, которые по ПУЭ не должны превышать ±10 % от номинального значения.
Сети среднего напряжения охватывают диапазон от 1 до 35 кВ. Они используются для передачи энергии от распределительных подстанций к промышленным предприятиям и крупным жилым районам. При выборе уровня напряжения в пределах этой группы учитывается расстояние передачи и требуемая мощность: например, для питания цехов машиностроительного предприятия часто применяют 6 или 10 кВ.
Высоковольтные распределительные сети работают при напряжении свыше 35 кВ и применяются для снабжения крупных промышленных узлов, городских энергосистем и распределительных центров. Их использование оправдано при больших расстояниях и значительных нагрузках, где снижение потерь энергии приобретает решающее значение.
При выборе класса напряжения необходимо руководствоваться не только ПУЭ, но и экономическими расчетами. Увеличение напряжения уменьшает ток и снижает потери в линии, однако требует более дорогого оборудования и повышенных мер защиты. Практическая рекомендация – применять минимально возможный уровень напряжения, обеспечивающий надежное питание нагрузки при допустимых потерях.
Схемы построения распределительных сетей
Выбор схемы построения распределительной сети в ПУЭ определяется требуемой надежностью электроснабжения, допустимыми потерями напряжения и уровнем токов короткого замыкания. Наиболее распространены радиальные, кольцевые и смешанные варианты.
Радиальные схемы применяются для снабжения объектов с невысокими требованиями к бесперебойности. Каждая линия питается от одного источника, что упрощает эксплуатацию и снижает затраты. Недостаток – отключение всей линии при повреждении.
Кольцевые схемы обеспечивают питание потребителей с двух направлений. При аварии на одном участке сохраняется подача электроэнергии за счет обходного пути. Такие решения характерны для городских распределительных сетей, где требуется высокая надежность.
Смешанные схемы сочетают элементы радиального и кольцевого построения. Они позволяют повысить устойчивость сети без чрезмерного увеличения стоимости. Применяются для питания промышленных предприятий и жилых районов со средним уровнем требований к надежности.
При проектировании необходимо учитывать оптимальную длину линий, равномерное распределение нагрузки и возможность резервирования. Допускается использование секционирующих выключателей и автоматических устройств включения резерва, что повышает гибкость схемы и сокращает время восстановления питания.
Требования к выбору кабелей и проводов
При проектировании распределительных сетей выбор кабелей и проводов выполняется с учетом допустимых токовых нагрузок, условий прокладки и требований ПУЭ. Основным критерием служит обеспечение надежной и безопасной работы сети при нормальных и аварийных режимах.
Сечение жил определяется по расчетному току нагрузки с проверкой по условиям нагрева. Для медных жил минимальное сечение в распределительных линиях освещения должно быть не менее 1,5 мм², для розеточных групп – не менее 2,5 мм², для силовых линий – от 4 мм² и выше в зависимости от мощности подключаемого оборудования.
Материал жил выбирается в зависимости от требований к надежности и условиям эксплуатации. Медные кабели применяются чаще благодаря высокой проводимости и устойчивости к механическим нагрузкам. Алюминиевые допустимы при сечении от 16 мм², при этом необходимо учитывать повышенную хрупкость и требования к соединительным зажимам.
Изоляция должна соответствовать напряжению сети и условиям окружающей среды. Для помещений с нормальной влажностью применяются кабели с изоляцией из ПВХ, для наружной прокладки и влажных зон – с полиэтиленовой или сшитой полиэтиленовой изоляцией. В пожароопасных зонах используют кабели с индексом «нг» (не распространяющие горение).
Способ прокладки влияет на выбор кабеля. При открытой прокладке учитывается воздействие ультрафиолета и механические повреждения, поэтому предпочтительны бронированные или с защитной оболочкой. В кабельных каналах и лотках допускается использование без брони, но с огнестойкими характеристиками при необходимости обеспечения работоспособности при пожаре.
Необходимо соблюдать допустимые токовые нагрузки по ПУЭ и проверять кабели на соответствие условиям короткого замыкания. Для этого учитывается тепловая стойкость изоляции и время срабатывания защитных аппаратов. Кабель должен выдерживать ток КЗ до отключения автоматического выключателя или предохранителя.
Дополнительно учитываются условия окружающей среды: температура, влажность, агрессивные среды. В химически активных зонах применяются кабели с оболочкой из полимеров, устойчивых к воздействию кислот и щелочей. В холодных климатических районах требуется морозостойкая изоляция, сохраняющая эластичность при отрицательных температурах.

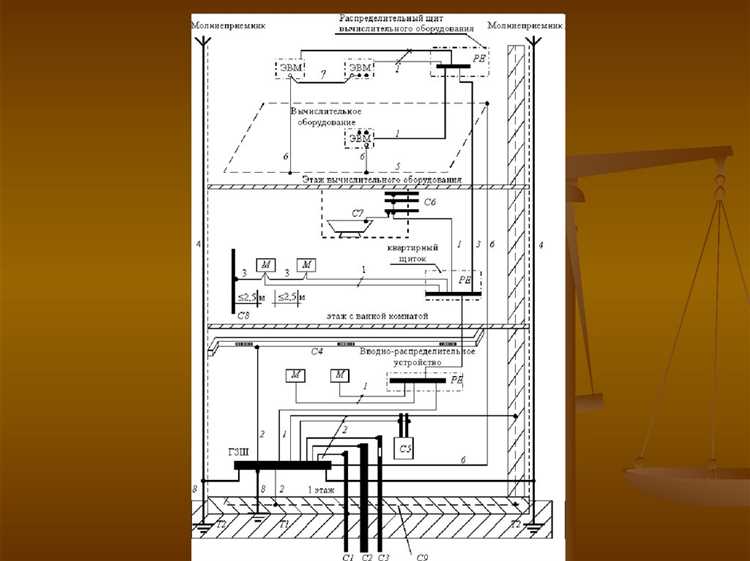

Условия защиты распределительных сетей
Защита распределительных сетей должна обеспечивать надежное отключение поврежденного участка, предотвращение перегрузок и ограничение влияния аварий на смежные элементы. В ПУЭ определены технические и организационные требования, которые необходимо соблюдать при проектировании и эксплуатации.
- Применение автоматических выключателей и предохранителей с характеристиками, соответствующими расчетным токам короткого замыкания и длительным нагрузкам.
- Использование релейной защиты в сетях среднего и высокого напряжения для селективного отключения поврежденных линий.
- Обязательное устройство заземления и зануления в сетях с глухозаземленной нейтралью для снижения напряжения прикосновения и обеспечения работы защитных аппаратов.
- Установка устройств защитного отключения (УЗО) в сетях до 1 кВ для предотвращения поражения электрическим током при утечках.
- Применение устройств ограничения перенапряжений (ОПН) для защиты кабелей и оборудования от грозовых и коммутационных импульсов.
Выбор средств защиты зависит от напряжения, схемы сети, категории надежности электроснабжения и характера потребителей. При проектировании необходимо учитывать:
- Координацию уставок релейных защит для исключения ложных отключений.
- Соответствие пропускной способности кабелей и проводов условиям селективности защитных аппаратов.
- Наличие резервных источников и автоматического включения резерва (АВР) для сетей первой категории надежности.
- Требования по ограничению токов короткого замыкания с помощью реакторов или предохранителей в сетях с высокой мощностью КЗ.
Контроль состояния изоляции, своевременная проверка уставок релейной защиты и испытания заземляющих устройств являются обязательной частью эксплуатации, так как без регулярного обслуживания надежность защитных мер снижается.
Нормы проектирования и эксплуатации распределительных сетей
Проектирование распределительных сетей осуществляется в соответствии с требованиями ПУЭ и нормативными документами на электротехническое оборудование. Основные параметры включают расчет нагрузок, допустимые токи короткого замыкания и напряжение, обеспечение надежности электроснабжения.
При выборе сечений проводников учитываются потери напряжения и допустимый нагрев. Минимальное сечение жил кабелей определяется так, чтобы при максимальной нагрузке температура не превышала предельную для изоляции, а падение напряжения на конце линии не превышало 5%.
Системы заземления проектируются с учетом типа сети и условий эксплуатации. Для сетей напряжением до 1 кВ применяется TN-C, TN-S или TT, для более высоких – TN-C-S или IT. Защитное заземление должно обеспечивать срабатывание защитных устройств при токе замыкания на землю.
Защита сети включает автоматические выключатели, предохранители, устройства дифференциальной защиты. В сетях среднего и высокого напряжения применяются релейные защиты с селективностью срабатывания, чтобы локализовать аварийные участки и минимизировать отключение потребителей.
Эксплуатация распределительных сетей требует регулярного контроля состояния изоляции, подтяжки и проверки соединений, очистки контактов, а также плановых испытаний защитных устройств. Для кабельных линий выполняются тепловые тесты и измерения сопротивления изоляции каждые 2–5 лет в зависимости от напряжения и условий прокладки.
Документирование изменений сети и ведение эксплуатационной документации обязательно. Все работы по ремонту или модернизации должны сопровождаться схемами, журналами осмотров и протоколами испытаний, что обеспечивает контроль за безопасностью и соответствие нормам.
