Охранная зона линии электропередачи 110 кВ определяется требованиями безопасности и предотвращения аварий на участке прохождения проводов. Стандартная ширина зоны составляет 15 метров по обе стороны опоры, что обеспечивает безопасное расстояние для монтажа, обслуживания и эксплуатации линии.
В пределах охранной зоны запрещено размещение строений, складирование горючих материалов и высадка деревьев с высотой более 3 метров в момент их полного роста. Все работы, включая земельные работы, должны проводиться с учетом технических условий сетевой организации и под контролем специалистов.
Для владельцев смежных участков рекомендуется установить ограждения и предупредительные знаки на границе зоны, а также поддерживать минимальное расстояние между проводами и любыми инженерными коммуникациями не менее 2 метров. Нарушение этих норм приводит к административной ответственности и повышает риск аварийных ситуаций.
Регулярный контроль состояния опор и проводов, включая осмотр на наличие коррозии, повреждений изоляции и контактов, является обязательным. В охранной зоне запрещено использовать металлические лестницы и поднимать грузы выше линии проводов без разрешения энергетической компании.
Охранная зона линии электропередачи 110 кВ
Охранная зона линии электропередачи (ЛЭП) 110 кВ определяется требованиями безопасности и предотвращения повреждений кабельных и воздушных линий. Для ЛЭП 110 кВ стандартная ширина охранной зоны составляет 15 метров от оси линии в каждую сторону, что обеспечивает безопасное расстояние для эксплуатации и технического обслуживания.
В пределах охранной зоны запрещается:
| Запрещённые действия | Описание |
|---|---|
| Строительство зданий | Любые капитальные строения и временные сооружения не допускаются в радиусе 15 м от опор |
| Посадка высоких деревьев | Разрешены только низкорослые кустарники, деревья высотой до 2 м запрещены |
| Хранение горючих материалов | Запрещено размещение топлива, сена, химических веществ и других пожароопасных объектов |
| Проезд тяжёлой техники | Ограничен проезд экскаваторов, кранов и тракторов, чтобы исключить повреждение опор |
Для обслуживания ЛЭП оператор должен иметь свободный доступ ко всем опорам, линиям связи и заземляющим устройствам. Минимальное безопасное расстояние от фазного провода до объектов в охранной зоне составляет 3,5 м для территории с населением и 4,0 м для промышленных зон.
Рекомендуется выполнять следующие мероприятия для поддержания охранной зоны:
| Меры | Рекомендации |
|---|---|
| Регулярная обрезка растительности | Проводить минимум раз в год, удаляя ветки, способные контактировать с проводами |
| Контроль за строительством | Проверять разрешения на строительство в пределах 15 м от линии |
| Мониторинг состояния опор | Проверка опор на механические повреждения и коррозию каждые 6 месяцев |
| Обучение персонала | Инструктаж работников о правилах поведения в охранной зоне и безопасной эксплуатации электрооборудования |
Соблюдение установленных правил снижает риск аварий, повышает надежность ЛЭП 110 кВ и обеспечивает безопасность населения и объектов вблизи линии.

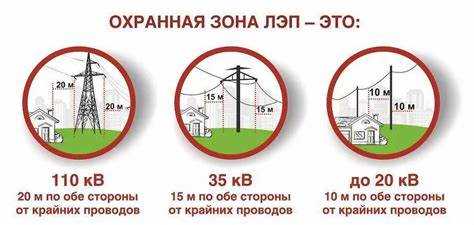

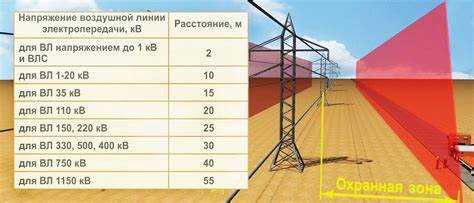

Нормативные размеры охранной зоны для ЛЭП 110 кВ
Охранная зона линии электропередачи 110 кВ определяется с целью предотвращения аварий и обеспечения безопасной эксплуатации оборудования. Размеры зоны регулируются нормативными документами, включая ПУЭ и СНиП.
- Минимальное расстояние от оси опоры до объектов капитального строительства: 15 м.
- Минимальное расстояние до наземных сооружений, временных конструкций и дорог: 10 м.
- Зона безопасности вдоль трассы ЛЭП: 10 м от линии проводов до ближайших объектов, включая деревья и кустарники.
- Запрещена посадка деревьев с высотой более 3 м на расстоянии ближе 5 м от крайних проводов.
Для проведения строительных или монтажных работ внутри охранной зоны требуется согласование с эксплуатирующей организацией ЛЭП. Нарушение нормативных размеров может привести к административной ответственности и аварийным ситуациям.
- Разметка границ охранной зоны должна быть выполнена с использованием предупреждающих знаков и ограждений.
- Регулярный контроль состояния зелёных насаждений и объектов, находящихся в пределах зоны, обязателен.
- Все временные конструкции и складирование материалов должны располагаться вне минимальных безопасных расстояний.
Соблюдение нормативных размеров охранной зоны позволяет предотвратить контакт людей с токоведущими частями, снизить риск повреждений ЛЭП и обеспечить бесперебойное электроснабжение. При проектировании новых объектов следует учитывать расширенные зоны для обеспечения дополнительной безопасности.
Допустимые виды строительства и посадки деревьев под ЛЭП
На территории охранной зоны ЛЭП 110 кВ запрещается возведение капитальных строений и складских помещений. Разрешены установки временных хозяйственных построек высотой не более 2 метров, металлических навесов и легких ограждений, которые не препятствуют осмотру линий и доступу для обслуживания. Допустимы земляные работы, не затрагивающие фундаментные конструкции опор ЛЭП и не изменяющие рельеф более чем на 0,5 м.
Для посадки деревьев разрешены только виды с высотой взрослого дерева до 3 метров. Рекомендуются декоративные кустарники и низкорослые плодовые деревья, посадка которых проводится с расстояния не менее 5 метров от опор и линий ЛЭП. Высокорослые древесные породы, такие как дуб, сосна и клен, под линиями не высаживаются. Расстояние между кустарниками должно быть не менее 1,5 метра для свободного доступа обслуживания.
Посев газонов, однолетних и многолетних цветов разрешен по всей площади охранной зоны, при условии отсутствия препятствий для техники и работников ЛЭП. Любые посадки должны быть согласованы с эксплуатирующей организацией и соответствовать требованиям безопасности по охране линий электропередачи.
Расстояние до жилых и хозяйственных построек
Для линии электропередачи напряжением 110 кВ минимальное горизонтальное расстояние от опоры до жилых зданий составляет 15 метров, от хозяйственных построек – 10 метров. При прокладке под углом к застройке допустимо уменьшение расстояния на 20%, при этом необходимо согласование с энергоснабжающей организацией.
Расстояние до жилых строений должно учитывать возможный наклон и обрыв проводов: зона безопасного воздействия воздушной линии определяется радиусом 3 метров от крайней фазы. Для хозяйственных построек с металлическими конструкциями рекомендовано дополнительно учитывать защитные зазоры в 0,5–1 м для предотвращения электрических разрядов.
Если рядом планируется установка временных строений или складских помещений, их размещение допускается только за пределами зоны в 10 метров от линии. При реконструкции или расширении линии 110 кВ требуется выдерживать текущие нормативные расстояния с проверкой по актуальной карте охранной зоны.
При наличии деревьев, садов и огородов на границе охранной зоны высота насаждений не должна превышать 3 метров, что обеспечивает соблюдение безопасного расстояния до жилых и хозяйственных объектов. Нарушение этих норм создаёт риск поражения электрическим током и административную ответственность для собственников земли.
Правила прохода и проезда техники в охранной зоне
Проход и проезд техники в охранной зоне линии электропередачи 110 кВ разрешается только по утвержденным маршрутам, обозначенным на местности сигнализацией или ограждениями. Минимальное расстояние от опор ЛЭП до проезжающей техники должно составлять 3 метра для автомобилей и 5 метров для строительной и сельскохозяйственной техники.
Высота транспорта и грузов не должна превышать 6 метров при движении под проводами. Все автотранспортные средства обязаны иметь заземление или изоляцию металлических частей, если существует риск контакта с ЛЭП. Применение металлоконструкций, поднимаемых на крановой технике, допускается только после согласования с эксплуатационной организацией линии.
Проезд запрещен во время грозы, сильного ветра (>15 м/с) и снежных заносов, при которых видимость опор ограничена. Передвижение техники должно сопровождаться сигнальными машинами или инспекторами для обеспечения безопасного расстояния от линий. В ночное время обязателен дополнительный световой сигнал на верхней части техники.
При необходимости временного складирования материалов в охранной зоне следует соблюдать минимум 7 метров от опор, избегать расположения под проводами и фиксировать запрещенные зоны ограждениями и предупреждающими знаками. Нарушение этих правил ведет к административной ответственности и повышенному риску поражения электрическим током.
Все водители и операторы техники обязаны пройти инструктаж по безопасному передвижению в охранной зоне, фиксируемый журналом учета допуска. Без допуска движение запрещено.
Меры безопасности при проведении ремонтных работ рядом с ЛЭП
Работы в охранной зоне линии электропередачи напряжением 110 кВ требуют строгого соблюдения правил безопасности для предотвращения поражения электрическим током и повреждения оборудования.
Основные меры безопасности включают:
- Минимальное безопасное расстояние до проводов ЛЭП – 4 метра для работы с изоляционными инструментами и 6 метров для работы с металлическими предметами.
- Запрещение проведения земляных, монтажных и ремонтных работ под линией без предварительного согласования с эксплуатирующей организацией.
- Использование средств индивидуальной защиты: диэлектрические перчатки, каски, ботинки с изоляционной подошвой, защитные очки.
- Ограждение территории и установка предупреждающих знаков «Опасно – высокое напряжение» на расстоянии не менее 20 метров от линии.
- Применение диэлектрических подставок и лестниц при работе на высоте или вблизи проводов.
Требования к организации работ:
- Перед началом работ провести инструктаж всех сотрудников о конкретных рисках и алгоритме действий при аварийной ситуации.
- Назначить ответственного за безопасное ведение работ и контроль соблюдения дистанций.
- Отключение линии или включение в режим понижения напряжения допускается только после официального согласования с диспетчерской службой электросетей.
- Регулярно проверять исправность изоляционных инструментов и средств защиты.
- Обеспечить наличие противопожарного и аварийного оборудования на рабочей площадке.
Запрещается:
- Использовать металлические конструкции или длинные инструменты без изоляции в пределах охранной зоны.
- Производить работы в неблагоприятных погодных условиях: дождь, снег, сильный ветер.
- Размещать строительные материалы или технику под проводами без согласования с энергетической организацией.
Соблюдение этих мер снижает риск поражения электрическим током и обеспечивает сохранность оборудования при проведении ремонтных и строительных работ в охранной зоне ЛЭП 110 кВ.
Ответственность за нарушение границ охранной зоны
Нарушение границ охранной зоны линии электропередачи 110 кВ влечет административную и гражданско-правовую ответственность. Согласно Федеральному закону №35-ФЗ «О электроэнергетике» и Правилам охраны электрических сетей, любое строительство, размещение складов, сельскохозяйственных построек или высадка деревьев на расстоянии менее 15 метров от опорной линии запрещено.
За нарушение предусмотрены следующие меры:
| Тип нарушения | Ответственность | Примечание |
|---|---|---|
| Строительство или монтаж сооружений | Административный штраф: для граждан – до 5 000 руб., для юридических лиц – до 50 000 руб. | Удаление сооружений за счет нарушителя |
| Посадка деревьев и кустарников в пределах 15 м | Штраф до 3 000 руб. для граждан, до 30 000 руб. для юридических лиц | Обеспечение контроля за ростом растений |
| Проезд и стоянка транспортных средств под линией | Административное предупреждение или штраф до 2 000 руб. | Особо опасно при неблагоприятных погодных условиях |
| Повреждение изоляции или проводов | Уголовная ответственность по ст. 215 УК РФ при причинении крупного ущерба | Сумма ущерба фиксируется актом энергетической компании |
Рекомендации для соблюдения границ:
- Перед любыми земляными или строительными работами запросить у сетевой компании координаты опор и точные границы охранной зоны.
- Установить временные ограждения при проведении работ вблизи ЛЭП.
- Регулярно проверять состояние зелёных насаждений и объектов, чтобы избежать непреднамеренного вторжения в охранную зону.
- В случае обнаружения нарушений немедленно уведомить местную энергетическую организацию для проведения оценки рисков.
Методы контроля и маркировки охранной зоны на местности
Контроль охранной зоны ЛЭП 110 кВ начинается с точной топографической привязки опор и линий на местности. Используются GPS-приемники с точностью до ±1 м для нанесения границ зоны в геоинформационные системы (ГИС). Каждая граница фиксируется координатами и высотами, что позволяет определить потенциально опасные участки для строительства или посадки деревьев.
Маркировка охранной зоны проводится с помощью сигнальных столбиков высотой 1,5–2 м, окрашенных в яркие цвета (желтый или красный) с отражающей пленкой для ночного контроля. Расстояние между столбиками не должно превышать 50 м на прямых участках и 25–30 м в кривых и пересечениях с дорогами. Для участков с ограниченной видимостью устанавливаются дополнительные визуальные ориентиры, например, флажки или светоотражающие ленты на деревьях и кустарниках.
Для регулярного контроля применяются три метода: визуальный обход, дистанционное видеонаблюдение и дроновая съемка. Визуальный обход осуществляется не реже одного раза в квартал, при этом фиксируются повреждения растительности, самовольные постройки и нарушения границ. Дроны позволяют оперативно обследовать труднодоступные участки и передавать данные в ГИС с привязкой к координатам. Камеры видеонаблюдения с ИК-подсветкой устанавливаются на ключевых опорах для круглосуточного мониторинга.
Дополнительно применяется геофизический контроль состояния почвы и растительности. Сенсорные датчики фиксируют уровень влажности и высоту растущих деревьев, чтобы предотвратить контакты с проводами. Все данные регулярно обрабатываются и заносятся в карту охранной зоны, что обеспечивает оперативное планирование мероприятий по поддержанию безопасности линии.
Вопрос-ответ:
Какая ширина охранной зоны для линии электропередачи напряжением 110 кВ?
Для линии электропередачи 110 кВ охранная зона определяется с обеих сторон от оси линии. Согласно нормативам, она обычно составляет 15 метров в каждую сторону от опоры. Это связано с требованиями безопасности, чтобы исключить возможность поражения электрическим током и минимизировать риск повреждения оборудования.
Можно ли строить жилые дома или хозяйственные постройки в охранной зоне линии 110 кВ?
Строительство любых жилых или хозяйственных объектов в охранной зоне линии 110 кВ строго запрещено. Это связано с высоким риском поражения током, возможностью возникновения пожаров и затруднением проведения ремонтных работ. На практике разрешены лишь посадка некоторых видов деревьев и установка временных ограждений, которые не создают помех линии.
Какие действия разрешены собственникам земли, находящейся в охранной зоне?
Собственники земельных участков, частично попадающих в охранную зону, могут использовать землю для сельскохозяйственных целей, при условии, что высота растений и построек не превышает допустимые нормы. Любые капитальные строения, складирование техники или материалов, способных создавать угрозу линии, запрещены. Перед проведением любых работ требуется согласование с энергокомпанией.
Какие меры принимаются энергокомпанией для защиты линии 110 кВ в охранной зоне?
Энергокомпании проводят регулярный осмотр трасс линии, обрезку деревьев и кустарников, соблюдение минимальных безопасных расстояний до строений. Кроме того, устанавливаются предупредительные знаки и ограждения, чтобы предупредить людей о нахождении рядом с зоной высокого напряжения. В случае выявления нарушений они направляют уведомления собственникам участков и могут требовать устранения препятствий.
Что грозит за нарушение правил охранной зоны линии электропередачи?
Нарушение правил охранной зоны линии 110 кВ может повлечь административную ответственность, включая штрафы и предписание об устранении нарушения. В некоторых случаях за несоблюдение норм, которое привело к повреждению оборудования или угрозе безопасности людей, могут наступать более серьёзные последствия вплоть до уголовной ответственности. Поэтому важно заранее согласовывать любые работы с энергокомпанией.
